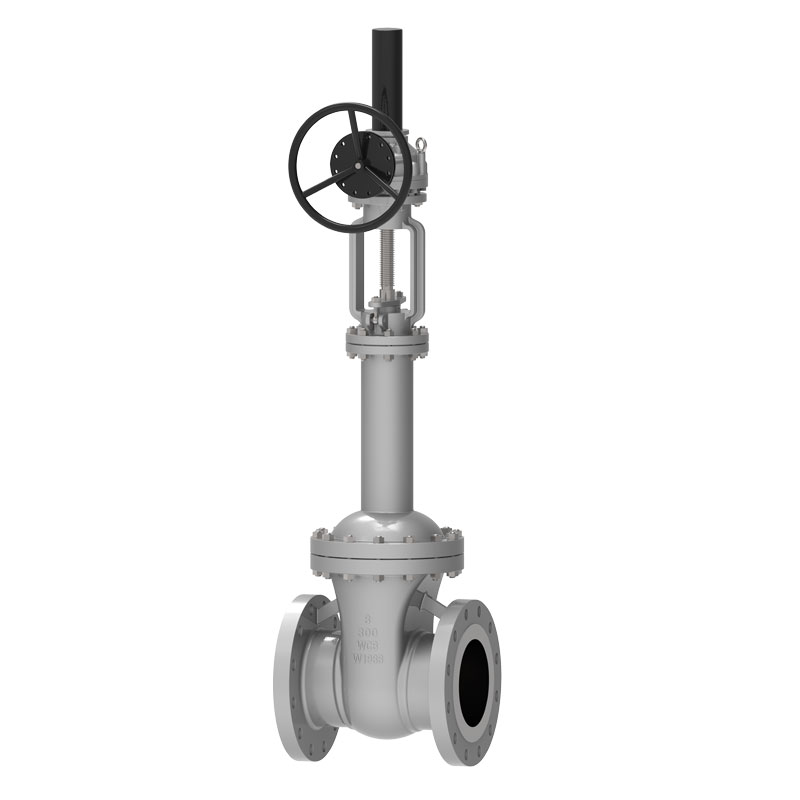

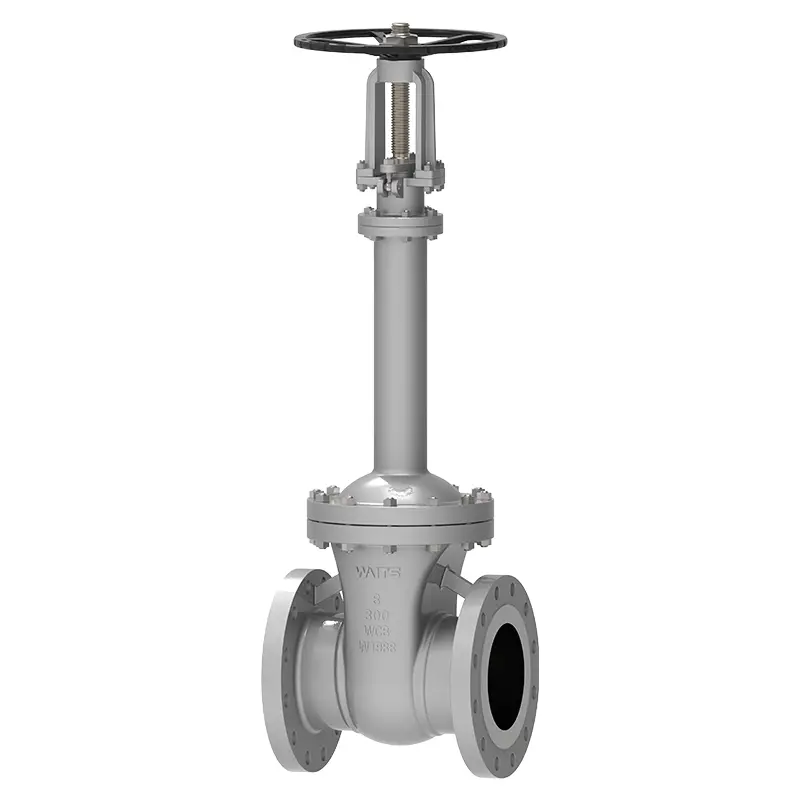

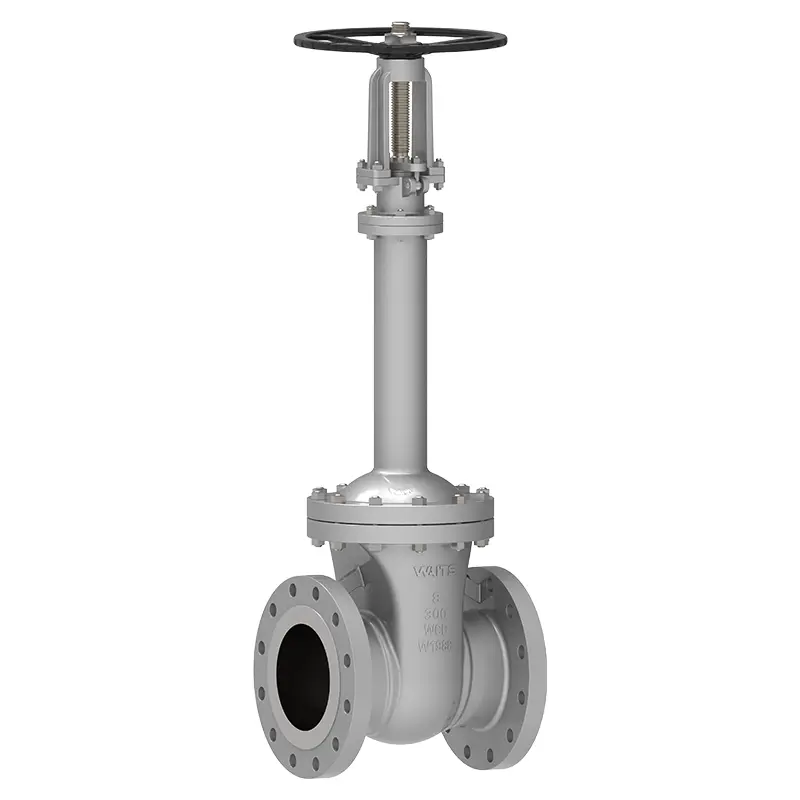

Zasun s mijehom

Ako tražite visokokvalitetni zasun s mijehom, Waits može biti vaš pouzdan izbor. Kao iskusan proizvođač i dobavljač ventila u industriji, zasun s mijehom koji proizvodimo naširoko se koristi u gradskom grijanju, prijenosu plina, parovodima i velikim projektima očuvanja vode, a prepoznali su ga kupci u mnogim zemljama Europe i Bliski istok.

Pošaljite upit

Opis proizvoda

Zasun s mijehom stvara metalnu barijeru između tekućeg medija i atmosfere putem automatskog zavarivanja kotrljanjem, što je dizajn koji štiti stablo ventila od curenja.
Struktura mijeha se koristi unutra, a donji kraj mijeha od nehrđajućeg čelika je zavaren na stablo ventila kako bi se spriječilo da procesna tekućina nagriza stablo ventila. Drugi kraj postavlja se između tijela ventila i poklopca ventila kako bi se stvorila statička brtva. Dizajn dvostrukog brtvljenja je sigurniji. Ako mijeh pokvari, brtva stabla ventila također će izbjeći curenje.
Mijeh je zavaren na stablo ventila kako bi se održao stabilan rad i izbjegle vibracije stabla ventila uzrokovane vibracijama čepa ventila. Zasun s mijehom je najprikladniji za cjevovode s parom, zapaljivim, eksplozivnim, termalnim uljem, visokom čistoćom, otrovnim i drugim medijima.

Standardi provedbe

Standardi dizajna	DIN3356，ASME B16.34
Standardi prirubnica	DIN2543-2545, ASME B16.5, ASME B16.47
Metode povezivanja	RF,
Ispitivanje i prihvaćanje	DIN3230, API 598
Strukturna duljina	DIN3203, ASME B16.10
Oznake tlaka i temperature	ASME B16.34、
Vatrootporni test	API607, API6FA
Niski standardi curenja	ISO 15848-1, API 622
Dizajn protiv korozije	NACE MR 0103, NACE MR 0175

Primjena

Veličina	NPS 2″~ NPS 24″ DN50~ DN600
Raspon tlaka	CL150~CL1500 PN10 ~ PN260
Raspon temperature	-20℃~350℃
Raspon primjene	Voda iz slavine, kanalizacija, građevinarstvo, nafta, kemijska industrija, hrana, lijekovi, tekstil, električna energija, brodogradnja, metalurgija, energetski sustav itd.
Način vožnje	Ručni kotač, konusni zupčanik, električni, pneumatski itd.
Tijelo ventila/poklopac ventila	(A216 WCB, WC6, WC9, LCB, CF8, CF8M, CF3, CF3M, 4A, 5A, 6A), legura 20, monel...
Brtvena površina	Tijelo, obloga tijela od legure na bazi željeza, obloga od tvrde legure
Stablo ventila	F6A F304 F316 F51 F53 Monel K500
Matica stabla ventila	Bakrena legura
Pakiranje	Fleksibilni grafit, grafitno azbestno pakiranje, politetrafluoretilen...

Izvedbene značajke

Prednosti
1. Zasun s mijehom ima razumnu strukturu, pouzdanu izvedbu brtvljenja i lijep izgled;
2. Brtvena površina zavarena je tvrdom legurom na bazi Co, koja je otporna na habanje, koroziju, trenje i ima dug vijek trajanja;
3. Stablo ventila je kaljeno i nitrirano na površini, što ima dobru otpornost na koroziju i trenje;
4. Usvojen je dizajn dvostrukog brtvljenja, a izvedba je pouzdanija;
5. Indikacija položaja podizanja stabla ventila je intuitivnija;
6. Materijal dijelova, prirubnica i veličina broja sučeonog zavarivanja mogu se razumno odabrati prema stvarnoj situaciji ili zahtjevima korisnika kako bi se zadovoljile različite inženjerske potrebe.

Značajke:
1. Dizajn dvostrukog brtvljenja je mijeh + brtva ventila. Ako mijeh zakaže, brtva stabla ventila također će izbjeći curenje;
2. Nema gubitka tekućine i niskog gubitka energije;
3. Dugi vijek trajanja, što pomaže smanjiti broj održavanja;
4. Sjedište plinskog srednjeg ventila ima PTFE mekani materijal za brtvljenje, koji pomaže poboljšati brtvljenje zasunnog ventila s mijehom;
5. Sjedište ventila ima konusnu tvrdu brtvu, koja je otporna na visoke temperature i ima dobru hermetičnost;
