Kuglasti ventil
  • Kuglasti ventilKuglasti ventil

Kuglasti ventil

Waits Valve, sa svojom kompletnom proizvodnom linijom, može vam osigurati proizvode s kuglastim ventilima. Imamo bogato iskustvo u projektiranju i proizvodnji ventila, inzistirajući na kvaliteti proizvoda i povezanih usluga, povlaštenim cijenama proizvoda i pravovremenoj isporuci. U potpunosti razmatramo različite primjene i usvajamo različite standarde proizvodnje, kao što su API6D/ISO17292/BS5351, itd.

Pošaljite upit

Opis proizvoda

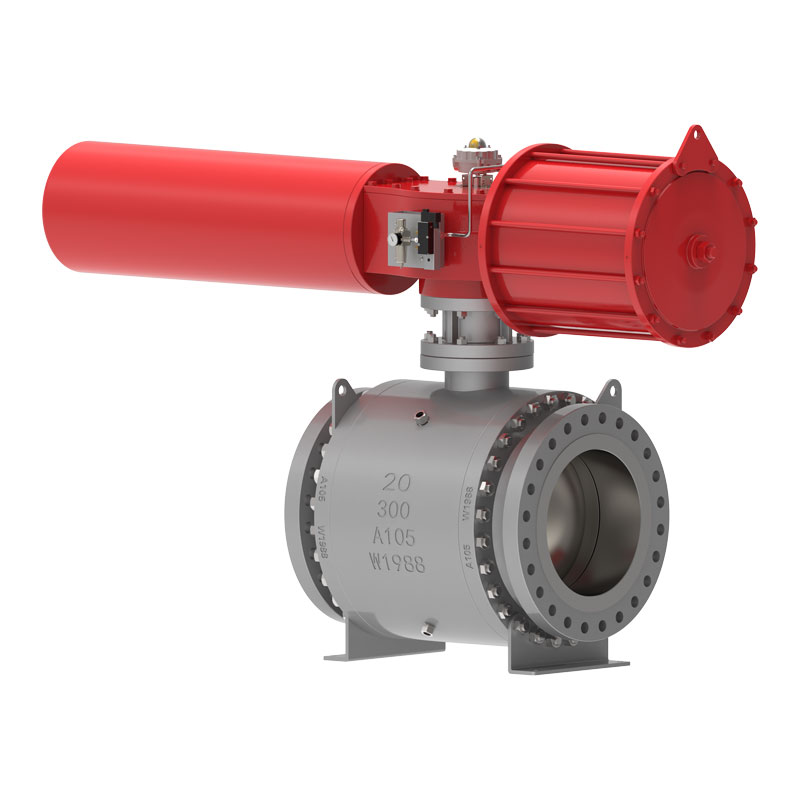

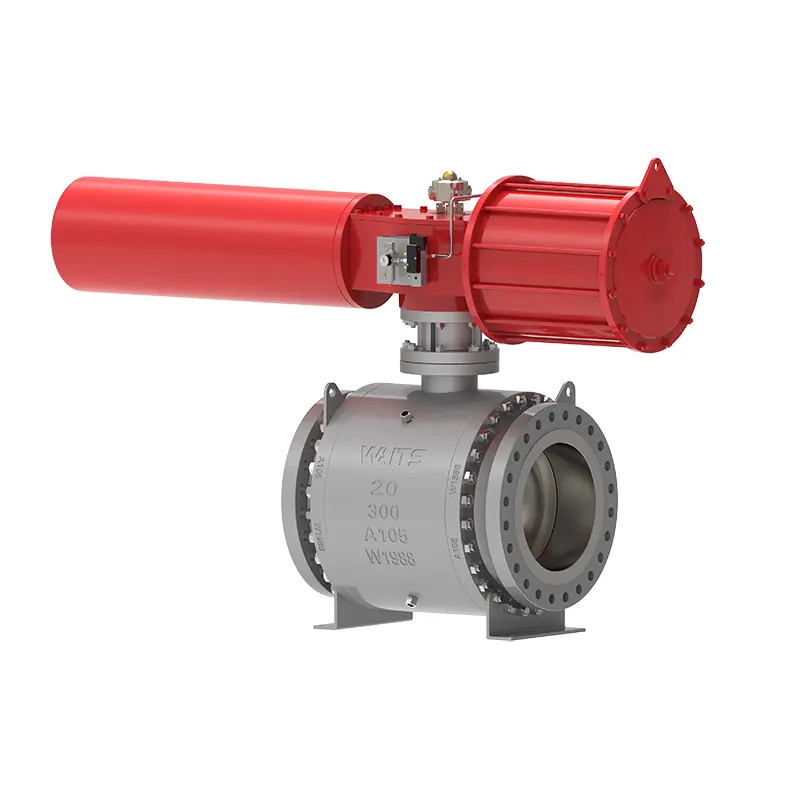

Kuglasti ventil je čelični kuglasti ventil koji je dizajniran i proizveden uzimajući u obzir performanse i cjelokupni vijek trajanja. Tijelo ventila je kovano od visokokvalitetnih materijala, kugla je ugrađena, a srednja prirubnica i vrat su pričvršćeni vijcima. Sjedište ventila uzvodno i nizvodno su efekti jednog klipa, DBB funkcija. U isto vrijeme, postoje tri strukture za brtvljenje između sjedišta ventila i kugle:

1. Tradicionalna struktura meke brtve;

2. Trokutasta prstenasta brtvena struktura;

3. Tvrda brtvena struktura.


Standardi provedbe

Standardi dizajna API 6D, API 608, ASME B16.34, ISO 17292, BS5351;
Standardi prirubnica ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627;
Metode povezivanja RF, RTJ, BW
Ispitivanje i prihvaćanje API598, API 6D, BS12569;
Strukturna duljina ASME B16.10, BS 558, BS12982, ISO 5752;
Razine tlaka i temperature ASME B16.34、
Zahtjevi zaštite od požara API6FA API607
Niski standardi curenja ISO 15848-1, API 622
Dizajn protiv korozije NACE MR 0103, NACE MR 0175


Primjena

Veličina NPS 1” ~ 60” DN25~DN1500
Raspon tlaka Klasa 150~ 2500 PN10-PN420
Raspon temperature ; -196℃ ~ +260℃
Raspon primjene Voda iz slavine, kanalizacija, građevinarstvo, nafta, kemijska industrija, hrana, lijekovi, tekstil, električna energija, brodogradnja, metalurgija, energetski sustav itd.
Način vožnje Turbina, pneumatska, električna
Tijelo ventila Otkovci: A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel,
Odljevci: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Lopta Sfera: CS+ENP, A182 F304, F304L, F316, F316L, F51,
F53, CS+TCC, CS+Ni60
Potporni prsten sjedišta ventila Potporni prsten sjedala: CS+ENP, A182 F304, F304L, F316, F316L, F51,
F53, CS+TCC, CS+Ni55
Umetak sjedišta ventila PTFE, RPTFE, najlon, devlon, PEEK
Stablo ventila A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH


Izvedbene značajke

1. Stablo ventila je dizajnirano da spriječi izbacivanje vretena ventila iz tijela ventila zbog nepravilnog rada.
2. Kuglasti ventil ima vatrootporni i antistatički uređaj.
3. Otvori za ubrizgavanje masti za hitno brtvljenje dizajnirani su na brtvi sjedišta ventila i brtvi stabla ventila. Normalno brtvljenje se ne oslanja na mast za brtvljenje. Kada je površina za brtvljenje oštećena i uzrokuje curenje, može se ubrizgati mast za brtvljenje radi hitnog popravka. Svaki otvor za ubrizgavanje masti opremljen je ventilom za ubrizgavanje masti i ugrađenim jednosmjernim ventilom.
4. Odvodni ventil je instaliran na najnižoj poziciji tijela ventila za odzračivanje i pražnjenje šupljine ventila; odzračni ventil ugrađen je na gornji dio tijela ventila za odzračivanje i čišćenje šupljine ventila na mreži. Odvodni ventil i odzračni ventil mogu biti izolacijski ventili ili posebni ispusni spojevi kako bi se osigurala sigurnost, pouzdanost i praktičnost.
5. Opremljen je spojnom pločom koja može odgovarati različitim pogonskim uređajima, uključujući ručke, pužne zupčanike, električne, pneumatske, plinsko-tekućinske veze, elektrohidraulične veze itd.
6. Ventil sa zavarenim krajevima može prilagoditi materijal kraja ventila (prijelazni dio) prema korisnikovom stupnju materijala cjevovoda kako bi se osigurala prilagodljivost i zavarljivost čvrstoće materijala. Za ventile s rukavcima na oba kraja, duljina rukavaca može osigurati da postupci zavarivanja na licu mjesta ne utječu na materijale za brtvljenje.
7. Ukopani dizajn. Za ukopane ventile, stablo ventila se produljuje prema potrebama projekta kako bi se olakšale nadzemne operacije, a odgovarajući uređaji za ubrizgavanje masti, ispuštanje otpadnih voda i odzračivanje produžuju se od cijevi do tla. Visinu ukopanog i podignutog ventila osigurava kupac.

Trunnion Ball Valve
