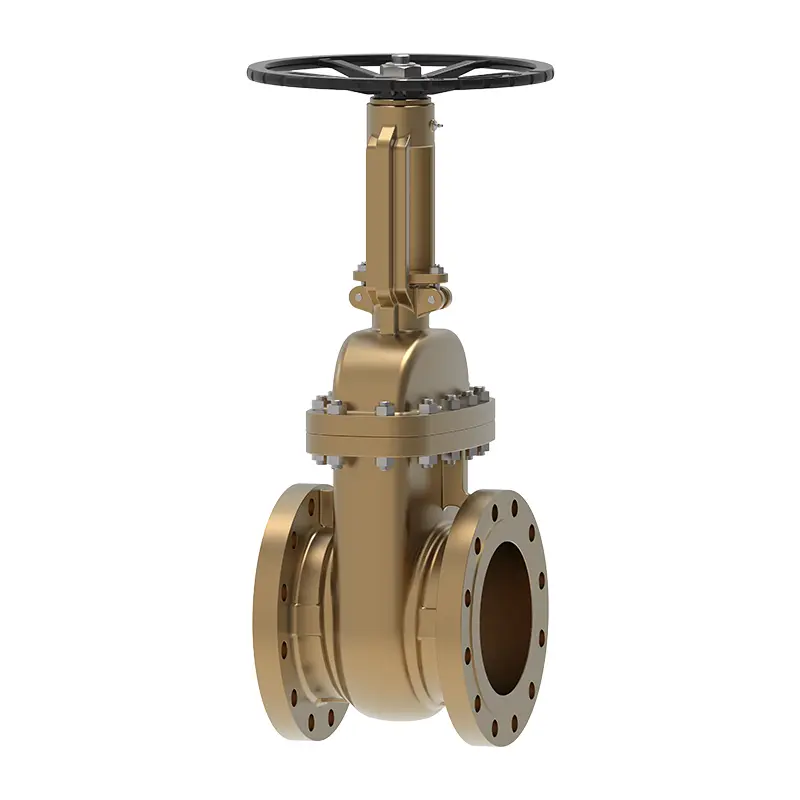

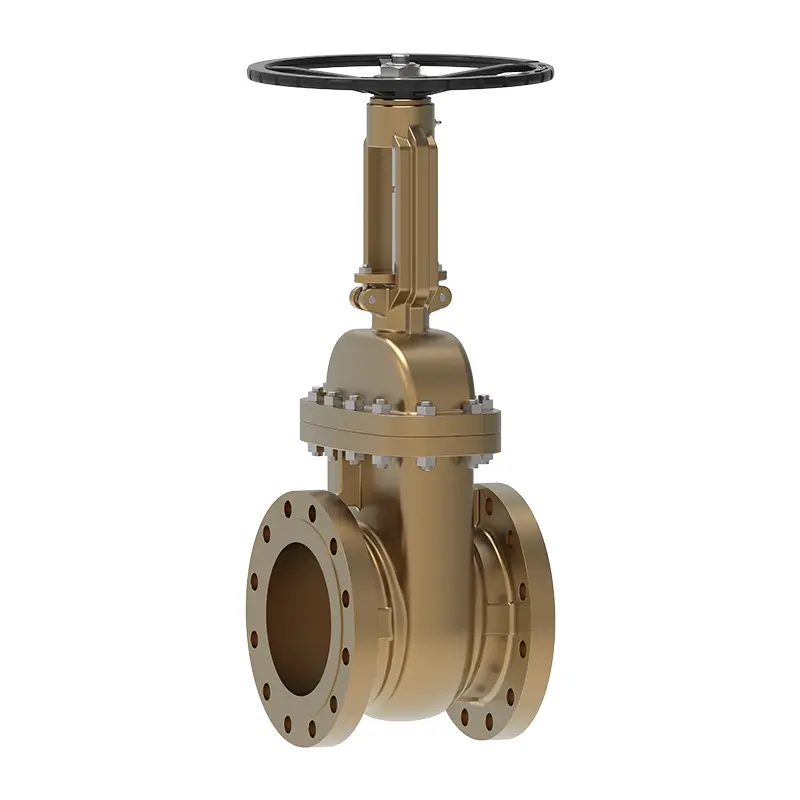

Ventil brončane kapije

Čekaj ventil visokokvalitetni brončani ventil za ventil ventila ventila ventila za ventil prihvaća tijelo brončanog ventila, oblogu brončanog ventila, navojni priključak i poklopac ventila u skladu s ASTM B62 specifikacijom. Također prihvaća precizni dizajn klinastih vrata. Aluminijski brončani materijal visoke čvrstoće otporan je na koroziju/habanje. Razne metode pogona/povezivanja prikladne su za različite cjevovode.

Pošaljite upit

Opis proizvoda

Za Waits ventil Izdržljive brončane ventil za klinaste vrata, vrata se postupno podižu i udaljavaju od površine za brtvljenje sjedala ventila rotiranjem ručnog kotača ili vožnjom stabljike ventila kroz pogonski uređaj. Raspon tlaka CL150 ~ CL300 PN10 ~ PN16. Ventil prihvaća rastuću operaciju STEM -a i opremljen je čvrstim diskom klina. Nije pogodno za pitku vodu. Dobrodošli da nam pošaljemo poruku da nam kažemo o prilagođenom sadržaju, u bilo kojem trenutku smo na mreži!

Princip rada:
Kad visina podizanja vrata dosegne oko 1 puta više od nominalnog promjera ventila, fluidni kanal je deblokiran i ventil se u potpunosti otvori. U stvarnoj upotrebi, vrh stabljike ventila obično se koristi kao indikacija punog otvaranja. Nakon što dođe do gornjeg položaja, ručni kotač obično se okreće 1/2 do 1 okret kao stvarni potpuno otvoreni položaj kako bi se spriječilo zaključavanje zbog temperaturnih promjena. Kad se ručni kotač ili pogonski uređaj zakreće u suprotnom smjeru, stabljika ventila odvodi vrata da se spusti, a površina za brtvljenje vrata postupno odgovara površini za brtvljenje sjedala ventila. Brtva se postiže pritiskom vrata čvrsto na sjedalo ventila kroz vanjsku silu ili srednji tlak kako bi se spriječio protok medija.

Standardi implementacije-brončane ventil za klinaste vrata
Standardi dizajna	API600/API6D EN1074-1
Prirubnica	ASME B16.5/ASME B16.47- A/B/EN1092
Spoj	Rf.rtj, ff.bw.sw.
Test prihvaćanje	API 598
Dužina strukture	API 6D ASME B16.10 EN558
Ocjene tlaka i temperature	ASME B16.34
Test vatre	6FA vatrena vatra 607
Standard niskog propuštanja	ISO 15848-1, API 622
Antikorozijski dizajn	NACE MR 0175

Primjena brončana ventil za klinaste vrata
Veličina	NPS 1/2 ″ ~ NPS 12 ″ DN50 ~ DN300
Raspon tlaka	CL150 ~ CL300 PN10 ~ PN16
Temperaturni raspon	-20 ℃ ~ 250 ℃
Prijava	Primjenjivo na vodu, morsku vodu, naftu, paru, prirodni plin i slabo korozivne tekućine. Tvrda vrsta brtve može podnijeti medij koji sadrži čestice ili visoku temperaturu.
Način pogona	Rad ručnih kotača, prijenosni zupčanik, pneumatski upravljani, električni operirani, hidraulički operirani
Tijelo ventila	AL - brončana
Sjedalo ventila	EPDM, PTFE, NBR. Al - brončana, int+stl
Stabljika ventila	F304 -F316, AL - brončana

Karakteristike performansi
Ventil brončanih klina ima ravan medijski kanal unutar tijela ventila, koji ima malu otpornost na tekućinu, a medij teče ravnom linijom s niskim otporom na protok, što može učinkovito smanjiti gubitak tlaka sustava.
U usporedbi s zaustavnim ventilima, smjer kretanja vrata je okomit na smjer protoka medija, što olakšava otvaranje i zatvaranje.
Medij može teći u oba smjera, a ne treba razmotriti smjer protoka medija tijekom instalacije, koji je prikladan za ugradnju i upotrebu u različitim cjevovodnim sustavima. Ima jednostavan izgled i relativno kratku strukturnu duljinu, što je povoljnije u slučajevima kada je instalacijski prostor ograničen. Ima dobru proizvodnu obradu i širok spektar aplikacija.
Proizvod se može upravljati ručnim kotačem; Zupčanik je upravljao; Pneumatski je upravljao; Električno upravljanje; Hidraulički
