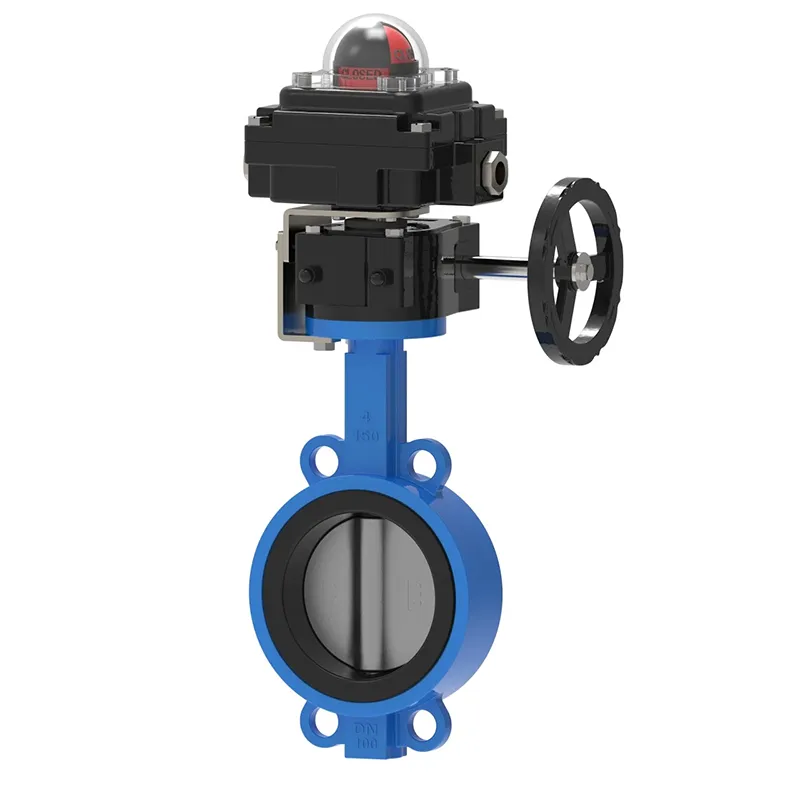

Leptir ventil s graničnim prekidačem

Kako tvornice i njihovi procesi postaju sve složeniji i više se oslanjaju na povratne informacije sustava u stvarnom vremenu, mnogi kupci sve više zahtijevaju električne povratne informacije i za ručne i za automatske ventile. Svaki ventil je drugačiji, tako da će modifikacija Waits ventila leptir ventil s graničnim prekidačem pružiti prilagođene usluge na temelju uzorka ventila i potrebnih razvodnih kutija.

Prednost

Jeftin proizvod za indikaciju položaja ventila

Kućište premazano vrućim ljepilom s praškom za pecivo

2-kanalni jednopolni dvostruki (SPDT) mehanički prekidač, nazivna struja 16 ampera

Status uključivanja/isključivanja možete označiti putem jasno vidljivog sferičnog indikatorskog svjetla

Kamion se lako podešava, a kalibracija na licu mjesta je jednostavna. Alat nije potreban.

Dva 1/2-inčna NPT sučelja cijevi

Leptir ventil s graničnim prekidačem ručni je granični prekidač prikladan za kuglaste ventile i leptir ventile do 8 inča. Ventil je u skladu sa standardom ISO5211, zadovoljava NEMA 4X ocjenu i opremljen je ugrađenim uređajem za zaključavanje. Standardni SPDT 10 ampera @ 120VAC krajnji prekidač.

Granični prekidač je elektromehanički uređaj koji mehanički povezuje aktuator s električnim prekidačem. Granični prekidač je upravljački uređaj koji se napaja kretanjem objekta. Ukratko, granični prekidači mogu nadzirati kretanje drugih objekata.

Mehanički granični prekidači imaju visoku točnost i ponovljivost. Kontaktni senzori koriste se za otkrivanje prisutnosti i položaja objekata u industrijskim operacijama.

Tipovi graničnih prekidača obično se dijele u četiri kategorije: tip brkova, tip valjka, tip poluge i tip klipa. Konfigurirani su kao normalno otvoreni, normalno zatvoreni ili oboje. U nekim su primjenama granične sklopke zamijenjene senzorima blizine.

Kada predmet dođe u kontakt s polugom graničnog prekidača (ili klipom), poluga će se pomaknuti na unaprijed određenu udaljenost dok se kontakt ne aktivira. Prekomjerni hod se odnosi na pomicanje poluge izvan unaprijed određene udaljenosti. glavne točke.

Specifikacija graničnog prekidača

Budući da je leptir ventil s graničnim prekidačem dizajniran za specifične operacije, svaki granični prekidač treba kalibrirati prema primjeni. Pregledajte sljedeće parametre kako biste procijenili kompatibilnost graničnog prekidača s vašom ciljanom primjenom.

Kućište: lijevani aluminij: brtva O-prstena

Opcijske konstrukcije od nehrđajućeg čelika 304 i 316

Premaz: Poliesterski premaz u prahu (sati)

O-prsten: nitrilna guma (standard) -25 ℃ -85 ℃ (sat)

Vrsta okruženja: 4, 4X, IP67

Stupanj zaštite od eksplozije: Cl 1 zona 1, Ex d IIC T6 Gb

Regionalni poredak: Nema 4, Nema 7

Spojnica: Nehrđajući čelik

Osovina: Namur nehrđajući čelik

Dva NPT navoja od pola inča

Kontakti terminalnog bloka: 8

Radni napon: 120VAC, 12VDC, 24VDC

Ugradbeni nosač: MB – 3,4:30 x 80, 130 H: 20, 30 (nehrđajući čelik)

Raspon temperature: -20 ℃ -85 ℃

Senzori: mehanički prekidač CROUZET (standard), prekidač blizine (opcija)

Model: IP-67 (N4), ALS-500M (zaštićen od eksplozije)
