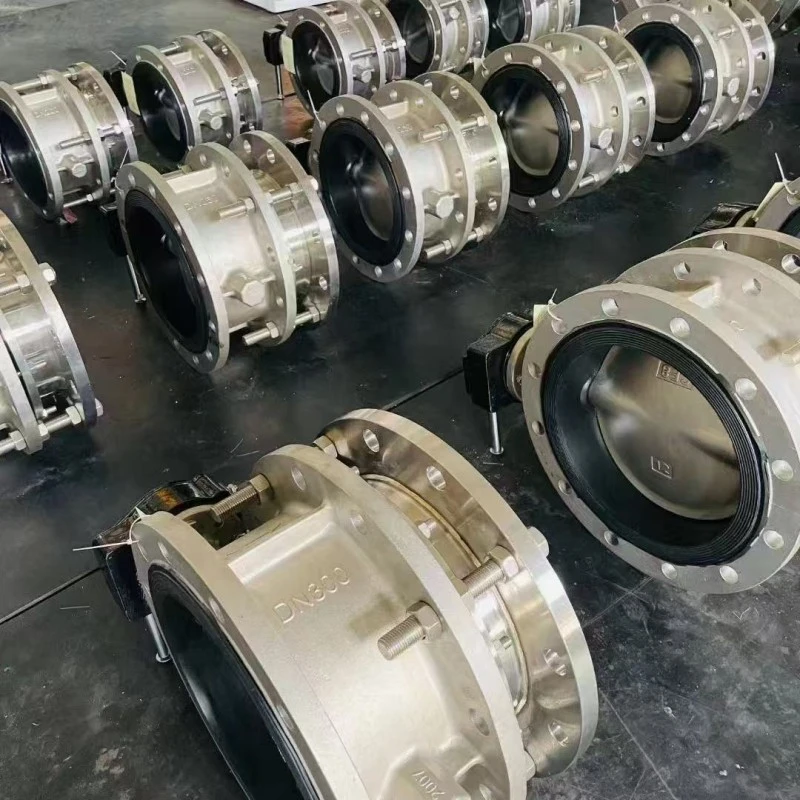

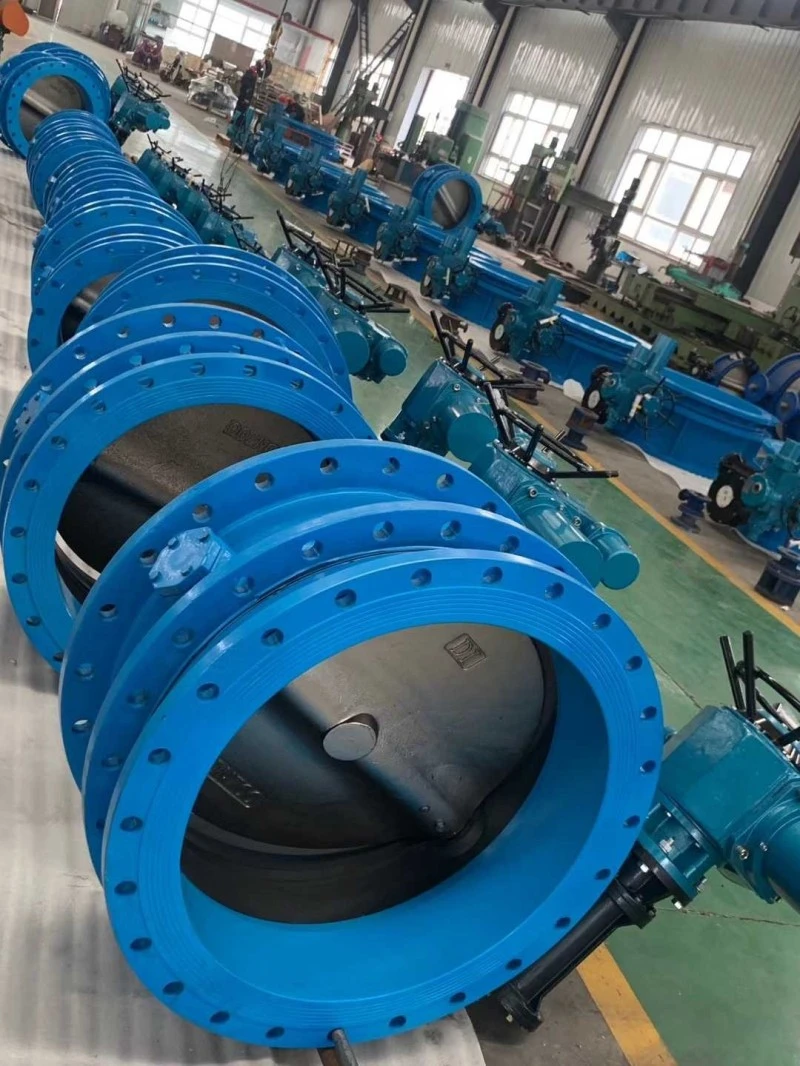

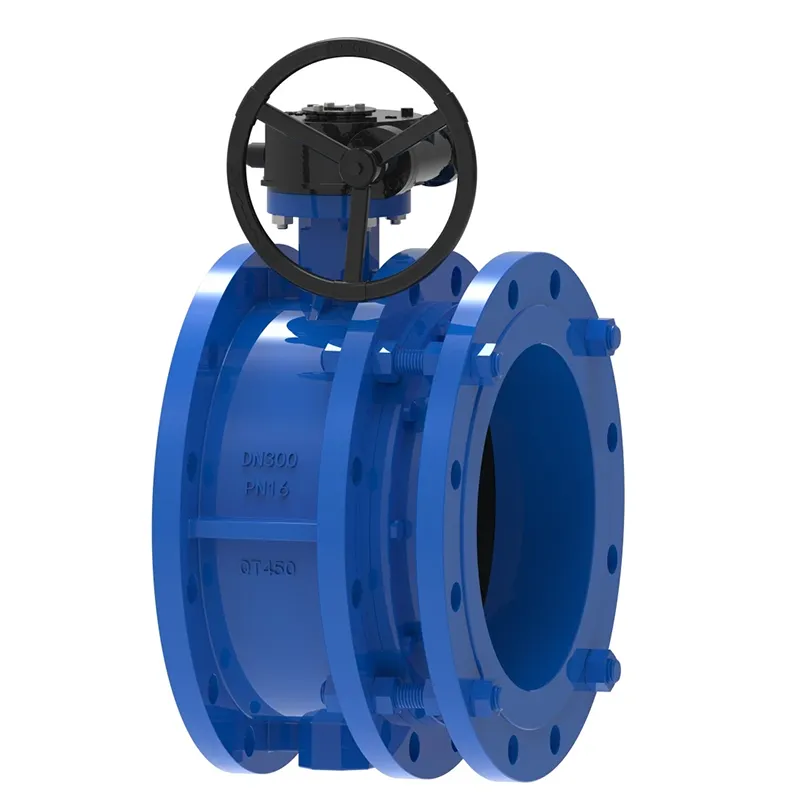

Ekspanzioni koncentrični leptir ventil

Leptir ploča naprednog teleskopskog koncentričnog leptir ventila postavlja se u smjeru promjera cjevovoda. U cilindričnom kanalu tijela teleskopskog leptir ventila, leptir ploča u obliku diska rotira oko osi, s kutom rotacije između 0° i 90°. Kada se zakrene za 90 °, ventil je potpuno otvoren. Prikladno za temperature ≤ 80 ℃, koristi se u naftnoj, kemijskoj, prehrambenoj, farmaceutskoj, tekstilnoj industriji, proizvodnji papira, energiji, vodoopskrbi i odvodnji, plinovodima za regulaciju protoka, presretanje medija i kompenzaciju toplinskog širenja i skupljanja cjevovoda.

Prednosti:

Teleskopski koncentrični leptir ventil (sa strukturom koja se može proširiti unutar određenog raspona duljina) ne samo da olakšava rastavljanje ventila, već također smanjuje naprezanje u cjevovodu i štiti ventil. Istodobno, komprimira način ugradnje leptir ventila i dilatacijskih spojeva, čineći prostor kompaktnijim. Obično ove vrste ventila ne zahtijevaju posebno održavanje i zahtijevaju samo redovito promatranje dijelova za širenje i skupljanje zbog propuštanja i odvajanja.

Način ugradnje teleskopskog koncentričnog leptirastog ventila ima velike prednosti, jer je potrebno rastaviti samo dilatacijski spoj, čime se štedi puno prostora za održavanje i postiže održavanje bez ventila (leptir ventili su teži, dilatacijski spojevi su lakši i manji je intenzitet rada).

Mjere opreza pri instalaciji:

1. Strogo je zabranjeno demontirati leptir ventile s rastavljenim dilatacijskim prirubnicama na gradilištu cjevovoda; Strogo je zabranjeno opetovano produživati ​​ili skraćivati ​​teleskopski leptir ventil na licu mjesta.

2. Cijevi na oba kraja ekspanzijskog ventila moraju biti koncentrične, a dvije površine prirubnice na cijevima moraju biti paralelne;

3. Vijci za pričvršćivanje prirubnice trebaju biti zategnuti simetrično i nemojte zatezati vijke za pričvršćivanje prirubnice silom na jednoj strani;

4. Ekspanziona cijev je postavljena iza ventila;

5. Ekspanzijski dio ekspanzijskog ventila ne smije se ugrađivati ​​na kutu ili kraju cjevovoda.

6. Leptir ventil s ekspanzijskom prirubnicom mora biti postavljen ravno prije ugradnje i ne smije se po želji udarati;

7. Strukturna duljina teleskopskog koncentričnog leptirastog ventila je minimalna duljina u tvornici i povlači se na duljinu ugradnje (tj. projektiranu duljinu) tijekom ugradnje;

Kada duljina između cjevovoda premašuje instalacijsku duljinu ekspanzijskog leptir ventila, molimo prilagodite razmak cjevovoda i nemojte snažno povlačiti ekspanzijski ventil kako ga ne biste oštetili;

9. Leptir ventil teleskopskog koncentričnog leptir ventila može se postaviti u bilo kojem položaju. Kada se koristi za temperaturnu kompenzaciju, nakon što je instalacija cjevovoda dovršena, treba postaviti držače na oba kraja duž osi cjevovoda kako bi se spriječilo izvlačenje ekspanzijske cijevi ekspanzijskog ventila. Sila potpore nosača izračunava se prema sljedećoj formuli i strogo je zabranjeno uklanjanje nosača tijekom rada;

Kako odabrati:

Strukturni oblik teleskopskog koncentričnog leptir ventila podijeljen je u dvije vrste: koncentrični teleskopski leptir ventil i ekscentrični teleskopski leptir ventil. Prema različitim radnim mehanizmima, može se podijeliti na teleskopske leptir ventile s pužnim zupčanicima, pneumatske teleskopske leptir ventile i električne teleskopske leptir ventile.

Prema različitim materijalima za brtvljenje, dijeli se na meke zabrtvljene teleskopske leptir ventile i metalne tvrdo zabrtvljene teleskopske leptir ventile.

Teleskopski koncentrirani leptir ventili obično se koriste za cjevovode čiste vode s temperaturama T>80 ℃, a cjevovodi nisu korozivni. Tvrdo zabrtvljeni teleskopski leptir ventili obično se koriste u cjevovodima za prijenos topline pare s temperaturama T>425 ℃. Stoga je kod odabira teleskopske leptir zaklopke potrebno razjasniti medij, temperaturu, tlak itd. kako bi se napravio ispravan izbor.
