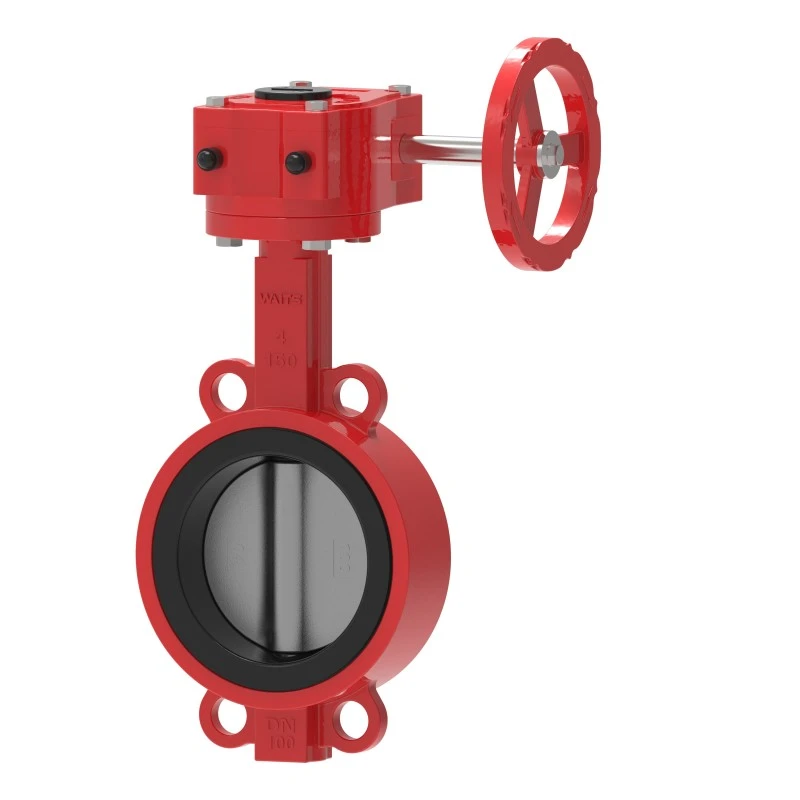

Vafer leptir ventil

Vafer leptir ventil Fire Gear tvrtke Waits Valve je temeljni proizvod moje serije za zaštitu od požara i dobio je certifikat ISO 9001 od DNV, Bureau Veritas, ABS i Lloyds. Ova serija leptir ventila koristi visokokvalitetno B148 C9500 tijelo i ploču ventila, kao i Monel K500 stablo ventila. Ukoliko imate još kakvih zahtjeva, slobodno nas kontaktirajte!

Leptir ploča nalazi se u središtu cjevovoda, a šipka koja prolazi kroz leptir ploču spojena je na aktuator izvan ventila. Rotirajući aktuatori mogu postaviti leptir ploču paralelno ili okomito na smjer protoka tekućine. Za razliku od kuglastih ventila, leptir ventili se uvijek nalaze unutar raspona protoka tekućine, tako da će bez obzira na položaj ventila doći do pada tlaka u tekućini.

Značajka:

Vafer leptir ventil Fire Gear zadovoljava ili premašuje zahtjeve standarda EN 593 i MSS SP-67.

Dizajn diska ventila za sumporenje omogućuje hermetičko zatvaranje.

Vafer leptirasti ventil Fire Gear prikladan je za unutarnju i vanjsku upotrebu.

Indikator položaja u obliku zastavice.

Ugrađeni prekidač za nadzor.

Veličina kraja utora mora biti u skladu sa standardom AWWA C606 ili drugim standardima IPS cjevovoda.

Dimenzije licem u lice u skladu su sa standardom MSS SP-67.

UL/ULC 1091 certifikat, FM 1112 certifikat, VdS 2100-08en i 3C certifikat, kao i CNBOP certifikat.

Nazivni radni tlak:

UL/ULC certifikat: 300 psi

FM certifikat: 300 psi

VdS i 3C certifikat: 16 bara

Opis proizvoda

Tijelo ventila: nodularni lijev GGG40/50 ili lijev GG25

2-ventilsko stablo: SS420/SS431/SS416

3-Leptir ploča: nodularni ljev, lijevano željezo. SS304 (CF8) nehrđajući čelik

Sjedište 4 ventila: EPDM ili PTFE

Stablo ventila: nehrđajući čelik

6-Unutarnji i vanjski premaz od epoksidne smole, debljine veće od 250 mikrona

7- Metode spajanja: tip stezaljke, tip ušice, tip prirubnice

8- Radni pritisak: PN10/16; Raspon veličina: 2 do 72 inča

9- Standardi dizajna: DIN, EN558-1, API609; Gornja prirubnica: ISO 5211;

10-Način rada: Ručni kotač ili pužni prijenosnik
