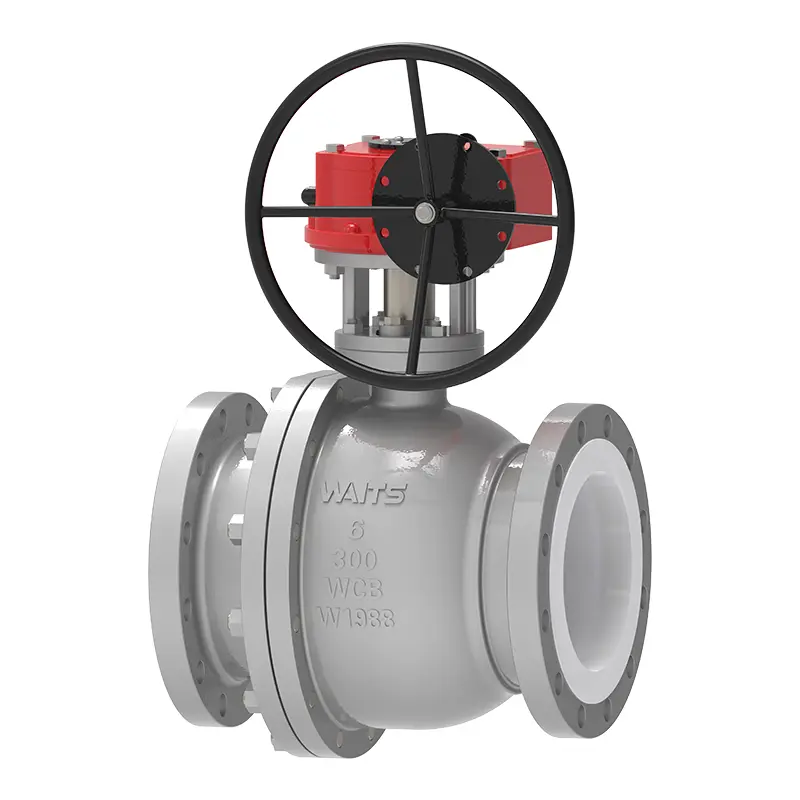

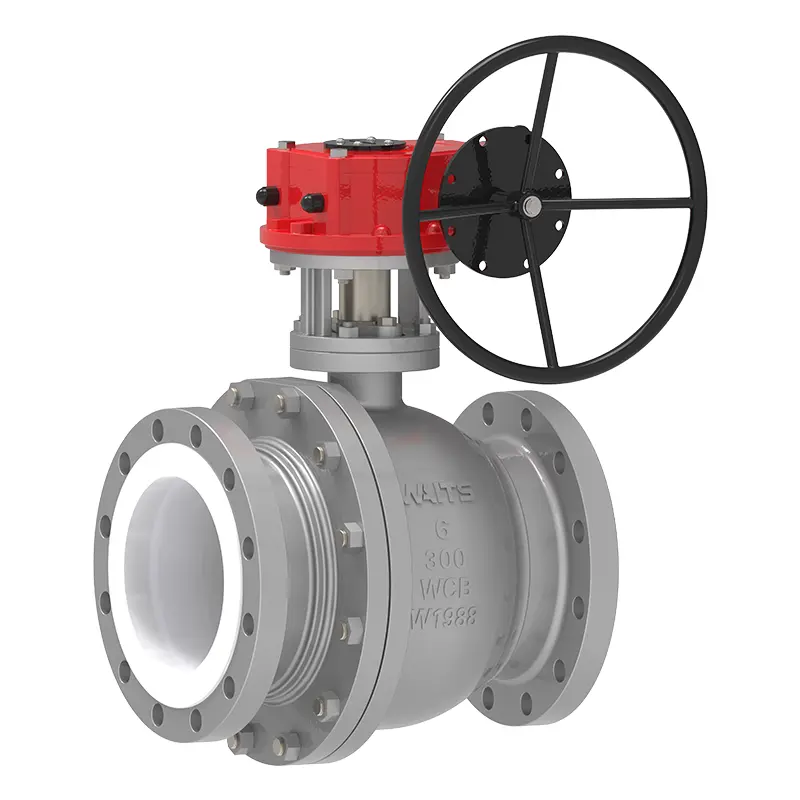

Gear PTFE obložen kuglični ventil

VENTILE WEATS je profesionalni opseg dobavljača kuglica s oblogom PTFE u Kini. Naš proizvod ima preciznost prijenosa zupčanika, PTFE obloga je otporna na koroziju, struktura je izdržljiva, a brtvljenje je vrlo dobro, što može postići učinkovitu kontrolu protoka u teškim industrijskim okruženjima! Čeka se ventila velika nabava smanjuje troškove sirovina.

Pošaljite upit

Opis proizvoda

VENTIL VENTIL VISOKI KOLIKAJ PTFE obloženi kuglični ventil je ventil vođen mehanizmom zupčanika. Prijenos zupčanika može postići usporavanje i pojačavanje zakretnog momenta, a može se lako upravljati ručnim kotačem ili pokretačem. Posebno je pogodan za prigode velikog kalibra ili visokog pritiska, uštedu više radne snage i olakšavanje daljinskog upravljača u usporedbi s ručnim ventilima s kuglom. Sjedalo kuglice i ventila obično su zapečaćeni metalnim ili ne metalnim materijalima (poput PTFE, metalnih tvrdog brtve), s pouzdanim brtvljenjem, niskim otporom protoka i brzim otvaranjem/zatvaranjem. Naširoko se koristi u industrijama kao što su kemijska, farmaceutska, zaštita od hrane i zaštite okoliša.

Kuglični ventil s oblogom PTFE ima kanal protoka ravno protokom kako bi se postiglo pozitivno zatvaranje, a istovremeno minimizirajući pad tlaka i turbulencija tekućine. Budući da je lopta neovisna o stabljici, može se slobodno kretati duž osi ventila u zatvorenom položaju, ali ne može se okretati u odnosu na stabljiku. Kad se pritisak na liniju primijeni na loptu u zatvorenom stanju, lopta se lagano kreće nizvodno kako bi održala kontakt sa sjedalom nizvodno, postižući tako primarni brtvi.

Obloženi kuglični ventili obično se instaliraju bez obzira na smjer protoka i dobro su prikladni za automatiziranu proizvodnju zbog njihovih ISO montažnih jastučića.

Značajke:

1. brtva s malim emisijama

Niske emisije postižu se zahvaljujući pred-komprimiranoj čvrstim prstenovima za pakiranje PTFE-a i podesivim žlijezdama za pakiranje. Budući da se lopta može kretati neovisno o stabljici u zatvorenom položaju, eliminiraju se bočna opterećenja izazvana tlakom na brtvi STEM-a, pružajući izvrsno brtvljenje stabljike čak i nakon tisuća ciklusa.

2. stabljika otporna na puhanje

Kuglični ventil s oblogom PTFE ima učinkovit dizajn STEM -a koji ne puše.

3. Anti-statički uređaj

Anti-statička veza između stabljike i tijela postiže se oprugama.

4. sjedište ventila

Sjedalo ventila dizajnirano je tako da uvijek osigura pouzdano brtvljenje s minimalnim radnim okretnim momentom, bez obzira na visoki ili niski tlak.

5. obloga

Čista obloga PFA, usidrena unutar ventila, pogodna za vakuumske primjene.

Standardi za implementaciju-Gear PTFE obloženi kuglični ventil
Standardi dizajna	6d/Fire Fire 608, BS5351
Prirubnica	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Metode povezivanja	RF
Ispitivanje i prihvaćanje	Vatra 598, EN12266
Strukturalna duljina	API6D/ASME B16.10/EN558
Ocjene tlaka i temperature	ASME B16.34
Vatrootporni test	/
Standardi niskog propuštanja	ISO 15848-1, API 622
Antikorozijski dizajn	NACE MR 0175
PTFE s oblogom PTFE-a
Veličina	NPS 2 ″ ~ NPS 12 ″ DN50 ~ DN300
Raspon tlaka	Pn11 ~ pn40 (1,6 ~ 4,6 ~ 4,0p)
Temperaturni raspon	PTFE-20 ° C ~+180 ° C
Asortiman	Transport otopine kiseline i alkala, kontrola kemijskog reaktora, obrada kanalizacije/otpadnih voda, farmaceutska, morska voda, itd.
Način pogona	Crv
Poklopac ventila/ventila	OFFINS: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, PTFE-LINED Castings: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2, PTFE-LINED
Površina zapečaćenja	PTFE
Stabljika ventila	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Lopta	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, PTFE-oblika
Štap	Azbest grafit, fleksibilni grafit, politetrafluoroetilen, legura na bazi željeza

Bilješke o održavanju proizvoda

1. Regularno podmažite crv zupčanik (koristite litij na bazi litija) kako biste spriječili suho mljevenje i habanje.

2.Ratirajte ručni kotač tijekom rada kako biste izbjegli udarna opterećenja koja oštećuju komponente prijenosa.

3. Zabranjena je temperatura i prekomjerna temperatura (fluoroplastika sklona deformaciji pri visokim temperaturama).

4. Pretpostavite oblogu za oštećenje (poput mjehurića ili pukotina) tijekom održavanja isključivanja i odmah je zamijenite.

Prednosti proizvoda

1.Labor Ušteda i učinkovita

Zupčanik smanjuje brzinu i povećava okretni moment, značajno smanjujući radnu silu za ventile velikog promjera.

2. Pretpostavljena kontrola

Ručni kotač zahtijeva višestruke rotacije za fino podešavanje otvora (npr. Regulacija protoka), pogodno za scenarije koji zahtijevaju preciznu kontrolu.

3. Izvrsna struktura

Komponente prijenosa izrađene su od metalnih materijala (poput zupčanika bakrenih legura i osovina od nehrđajućeg čelika), koji su otporni na habanje i imaju dug radni vijek.

Gear Ptfe Lined Ball Valve
