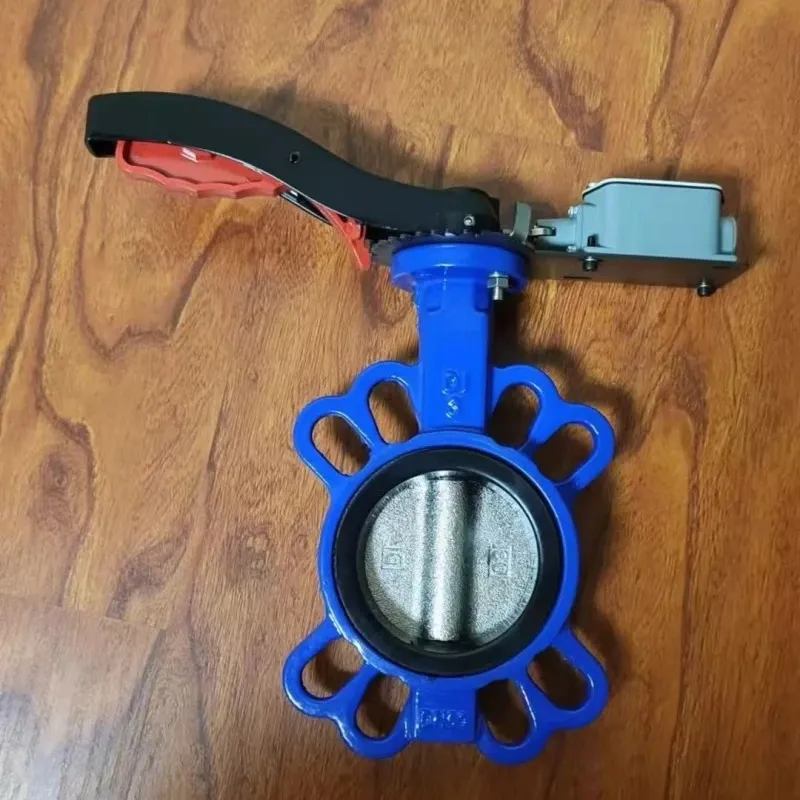

Pokretan signalom poluge Leptir ventil na dodir Aktivan

Waits Valveov oblatni leptir ventil s jednostrukim aktiviranjem (aktiviran na dodir) nudi kompaktan dizajn, odlične performanse kontrole protoka i ekonomičnu cijenu, što ga čini ključnim regulacijskim uređajem u industrijskim cjevovodnim sustavima. Ova serija leptir ventila koristi dizajn s ručnim upravljanjem bez spojke, ne zahtijeva poluge, spojke ili kočnice, a može se ručno upravljati iz mrežnog napona.

Značajke i prednosti:

Širok raspon veličina

Nereverzibilni pužni pogon

Intuitivni mehanički indikator položaja točno pokazuje položaj ventila.

Standardni modeli opremljeni su grijačem protiv kondenzacije i dva pomoćna granična prekidača. Stupanj zaštite: IP67

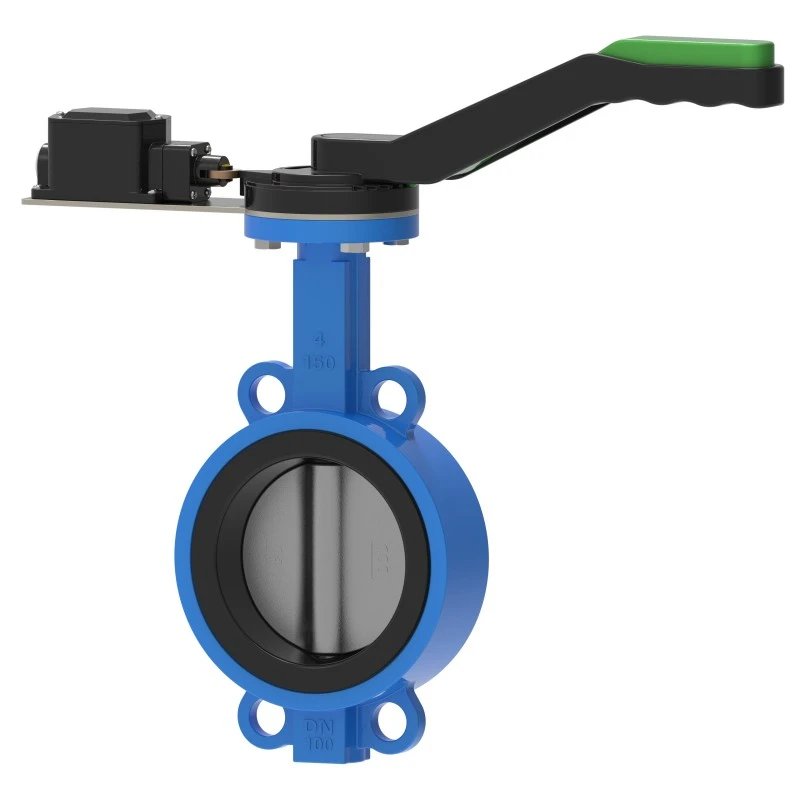

Polužni leptir ventil s jednostrukim aktiviranjem (aktiviran na dodir) je ventil pričvršćen vijcima između dvije prirubnice cijevi. Njegov disk rotira 0° do 90° oko svoje osi, omogućujući kontrolu otvaranja i zatvaranja. Ima kompaktnu strukturu, lagan (samo 30% do 50% zasuna slične veličine) i brz rad. Njegove osnovne karakteristike dizajna uključuju:

Materijal kućišta: Sivi lijev (HT200/HT250), nodularni ljev (QT450-10) ili nehrđajući čelik. Prikladno za cijevi promjera od DN50 do DN600.

Priključak: nema ugrađenu prirubnicu i steže se između prirubnica cijevi pomoću dugih vijaka, čime se štedi prostor za ugradnju i osigurava poravnanje prirubnice.

Vrsta brtve:

Mekana brtva: Rub diska jednostruko aktiviranog leptir ventila s polugom (aktivira se dodirom) presvučen je gumenom ili PTFE brtvom. Propuštanje na sobnoj temperaturi zadovoljava klasu VI (≤0,1% x DN) i prikladno je za temperature od -20°C do 150°C.

Izvedbene značajke

Kada je potpuno otvoren, debljina diska predstavlja jedini otpor protoku, smanjujući pad tlaka na 1/3 onog kod zasuna istih specifikacija i osiguravajući izvrsnu linearnost regulacije protoka.

Oblasnati leptir ventil s jednostrukim aktiviranjem poluge (aktiviran dodirom) koristi trostruku ekscentričnu strukturu (kao što je HH44X) za postizanje otvaranja i zatvaranja bez trenja, produžujući svoj radni vijek 3-5 puta u odnosu na tradicionalne leptir ventile.

Prijave

Oblasnati leptir ventil s jednom polugom (aktiviran na dodir) može se koristiti u petrokemijskoj industriji, kao što su rafinerijski naftovodi i plinovodi (klasa 150-600) te ulazi i izlazi za spremnike za kiseline i lužine.

Regulacija napojne vode u kotlu, kontrola cirkulacije vode u rashladnom tornju (tvrde brtve su poželjne za DN200 i više).

Sprječavanje povratnog toka izlaza protupožarne pumpe, centralni sustavi klimatizacije vode u visokim zgradama.
