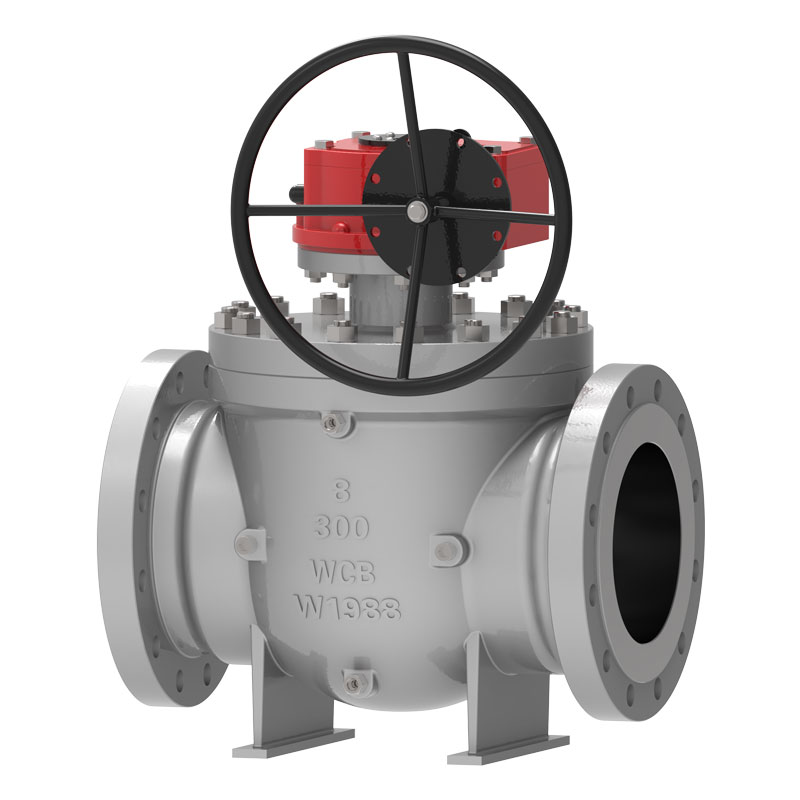

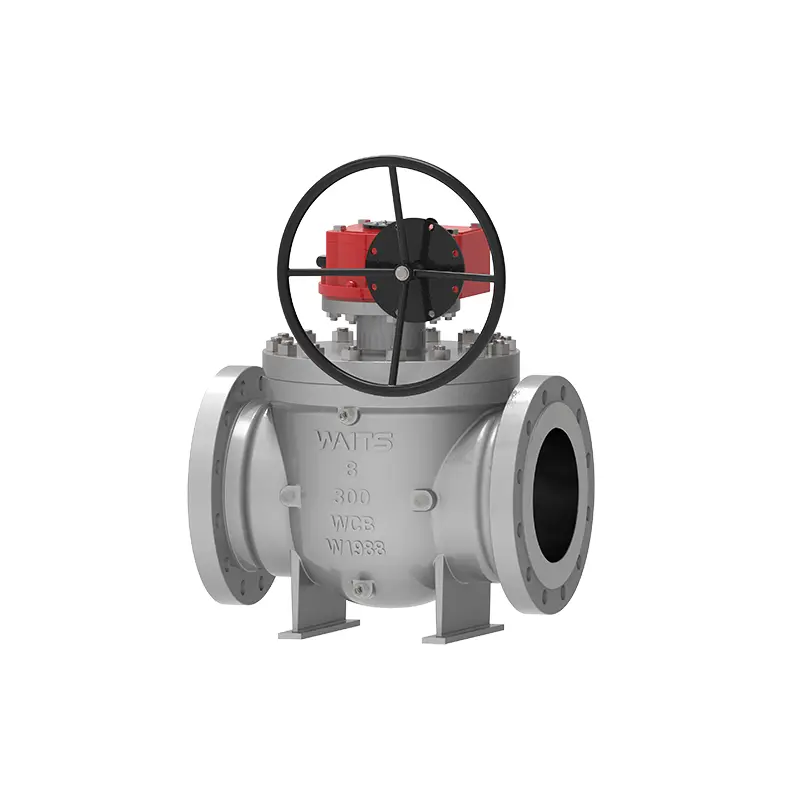

Kuglasti ventil s gornjim ulazom

Waits je veliki proizvođač i dobavljač ventila. Njegova kompletna proizvodna linija može proizvesti visokokvalitetne kuglaste ventile s gornjim ulazom. Ovaj kuglasti ventil dizajniran je, proizveden i pregledan u strogom skladu s API standardima. Metoda vožnje može kupcima pružiti mnogo rješenja. Imamo više od jedne proizvodne baze, a naš kapacitet isporuke je vrlo pouzdan, što jako vole novi i stari kupci.

Pošaljite upit

Opis proizvoda

Kuglasti ventil s gornjim ulazom uglavnom se koristi u cjevovodima i industrijskim sustavima. Na temelju tradicionalnog kuglastog ventila s punim provrtom, ima prednosti online održavanja i smanjenog curenja. Metoda rada može biti ručna, mjenjačka, pneumatska, električna, veza plin-tekućina, elektrohidraulična veza itd.

Standardi provedbe

Standardi dizajna	API 608, API 6D, ASME B16.34
Standardi prirubnica	ASME B 16.5, ASME B16.47, ASME B16.25,
Metode povezivanja	RF, RTJ, BW
Ispitivanje i prihvaćanje	API598, API 6D,
Strukturna duljina	API 6D, ASME B16.10
Razine tlaka i temperature	ASME B16.34、
Zahtjevi zaštite od požara	API6FA API607
Niski standardi curenja	ISO 15848-1, API 622
Dizajn protiv korozije	NACE MR 0103, NACE MR 0175

Primjena

Veličina	NPS1-1/2″~ 60”DN40~DN1500
Raspon tlaka	Klasa 150~ 2500 PN10-PN420
Raspon temperature	； -60*C ~ +260°C
Raspon primjene	Nafta, kemijska industrija, metalurgija, laka industrija, elektrane, urbana građevinska vodoopskrba, radni uvjeti na niskim temperaturama i cjevovodi na velikim udaljenostima kao što su nafta, plin i prirodni plin.
Način vožnje	Turbina, pneumatska, električna
Tijelo ventila	Otkovci: A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Odljevci: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Lopta	Sfera: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
Potporni prsten sjedišta ventila	Potporni prsten sjedala: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
Umetak sjedišta ventila	PTFE, RPTFE, najlon, devlon, PEEK
Stablo ventila	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Izvedbene značajke

1. Najveća razlika između kuglastog ventila s gornjim ulazom i običnog ventila je u tome što se može održavati online bez rastavljanja ventila iz cjevovoda, što smanjuje troškove održavanja i produljuje životni vijek. Ima zavarenu krajnju strukturu i postavlja se na cjevovod, na koji ne utječe naprezanje cjevovoda i osigurava pouzdanost brtvljenja.
2. Brtva sjedišta ventila uključuje sjedište ventila, prsten sjedišta ventila i druge komponente. Prsten sjedišta ventila može samostalno plutati u aksijalnom položaju. Preko prednapregnute opruge, sjedište ventila može se zabrtviti u uvjetima nultog tlaka i niskog tlaka. Ovaj dizajn se koristi za postizanje mogućnosti zatvaranja ventila pod radnim tlakom i uvjetima visokog tlaka. S vanjske strane prstena sjedišta ventila umećemo O-prstenove i elastične prstene kako bismo osigurali brtvljenje između sjedišta ventila i tijela ventila. Kada dođe do požara na mjestu uporabe ekspandiranog grafita, također se može održati brtvljenje. 3. Kada sjedište ventila i brtva stabla ventila cure zbog oštećenja, mast za brtvljenje koju ubrizgava ventil za ubrizgavanje masti može postići učinak brtvljenja u hitnim slučajevima. Kada je ventil u normalnom radnom stanju, mast se može ubrizgati kroz ventil za ubrizgavanje masti za podmazivanje stabla ventila i površine kuglice, čineći otvaranje i zatvaranje fleksibilnijim.
4. Za ventile ugrađene ispod zemlje, stablo ventila može se produžiti prema potrebi, a veličina može biti prema zahtjevima kupaca. Sve kanalizacijske cijevi, ispušne cijevi i uređaji za hitno ubrizgavanje masti su odgovarajuće produljeni, a ostali povezani cjevovodi su u blizini produženog dijela ventila. Kanalizacijski ventil, odzračni ventil i ventil za ubrizgavanje masti spojeni su na tlo za ugradnju, kako bi se olakšalo redovno održavanje glavnog ventila.
5. Gornje i donje stabljike ventila dizajnirane su za antistatički učinak prema API6D i ISO17292 standardima.
6. Kada se sjedište ventila s jednim klipom koristi uzvodno, a sjedište ventila s dvostrukim klipom nizvodno, ventil ima funkciju dvostrukog blokiranja i može istovremeno odrezati medij uzvodno i nizvodno. Kada je masa zadržana u šupljini ventila pod abnormalnim tlakom zbog povećanja temperature, sjedište ventila može automatski otpustiti tlak (pražnjenje prema uzvodnoj strani).
7. Kugla kuglastog ventila s gornjim ulazom je fiksirana, a površina je brušena, polirana i otvrdnuta. Između kugle i stabla ventila ugrađen je klizni ležaj kako bi se smanjilo trenje i radni moment.
8. Spojna prirubnica između ventila i pogona u skladu je sa standardima ISO 5211, što je lakše prilagoditi i zamijeniti.
