Duktilno željezo

Čeka se ventil duktilno željezo Y-Strainer koristi visoku čvrstoću i visokokvalitetnu duktilnu željeznu školjku za zaštitu sustava cjevovoda. Y-tip koji je dizajnirao naš tim može učinkovito filtrirati nečistoće s niskim gubitkom tlaka. Kada radite u industrijskim i civilnim cjevovodima, smatrat ćete ovaj proizvod kao vrlo koristan i koristan!

Pošaljite upit

Opis proizvoda

Čekaj ventil Izolacija željeza u ravnoteži Duktilno željezo Y-praznik pomaže filtriranju čestica. Filter Y tipa sadrži više sučelja s navojem za povezivanje PT točaka, ispušnih priključaka i pribora. Pored toga, dolazi i s integriranim perforiranim filterom od nehrđajućeg čelika. Ovaj rigorozni dizajn osnova je za vaš duševni mir!

Princip rada

Kad tekućina uđe u čekanje duktilnog željeza Y-Strainer iz cjevovoda, prvo se ulijeva u šupljinu u obliku "Y". Pod djelovanjem filtra, nečistoće se presreću na vanjskoj strani filtra, dok čista tekućina prolazi kroz filter u utičnicu filtra i nastavlja teći u cjevovodu. Kako se postupak filtriranja nastavlja, nečistoće se postupno nakupljaju na površini filtra. Kad je filter u određenoj mjeri začepljen, razlika tlaka između ulaza i izlaza filtra povećavat će se, utječući na normalan protok tekućine. U ovom trenutku filter treba očistiti ili zamijeniti.

Standardi provedbe-‌duktilno željezo Y-Strainer
Standardi dizajna	API 6D, EN1074
Prirubnica	ASME B16.5/ASME B16.47- A/B/EN1092-1/2
Spoj	NPT, RF, FF, RTJ, BW, SW
Test prihvaćanje	Vatra 598 en12266
Dužina strukture	API6D/ASME B16.10/EN558
Ocjene tlaka i temperature	ASME B16.34
Test vatre	6FA vatreni let607
Standard niskog propuštanja	ISO 15848-1, API 622
Antikorozijski dizajn	NACE MR 0175
Primjena-‌duktilno željezo y-prah
Veličina	NPS 1/4 ″ ~ NPS 12 ″ Dn6 ~ DN300
Raspon tlaka	CL125 ~ CL150 PN10 ~ PN25
Temperaturni raspon	-20 ℃ ~ 300 ℃
Prijava	Hladna voda, vruća voda (temperatura je obično ≤120 ℃, pažnja treba posvetiti toplinskoj stabilnosti lijevanog željeza); Domaća voda, industrijska cirkulirajuća voda, vatrogasna voda, komprimirani zrak (tlak bi trebao biti ≤1,6MPa kako bi se izbjegao prekomjerni pritisak lijevanog željeza); Nekorozivni plin (poput dušika, ugljičnog dioksida itd.); Podmamanje ulja, hidraulično ulje (bez jakog korozivnog ulja, potrebno je provjeriti brtvljenje); Treba izbjegavati gorivo niske viskoznosti (poput dizela, dugoročnog kontakta s jakim otapalima).
Tijelo ventila	Lijevano željezo
Filter	F304, F304L, F316, F316L, pocinčana željezna žica, bakrena žica

Karakteristike performansi

Duktilno željezo od čekanja dobiva svoje ime po svojoj strukturi u obliku "Y", koja je dizajnirana tako da osigura gladak protok tekućine unutar cjedila i smanjuje otpornost na protok. Obično ima uklonjivi dizajn, poput prirubnica ili navoja, omogućavajući lako čišćenje ili zamjenu zaslona filtra kada se začepljuje, jednostavno rastavljanje odgovarajućih veza omogućava održavanje unutrašnjosti bez napora. Jednostavnom strukturom i fleksibilnim mogućnostima ugradnje, ovo cjedilo može se montirati vodoravno ili okomito prema rasporedu cjevovoda. Nadalje, njegov odvojivi dizajn olakšava prikladno održavanje: Operatori mogu lako rastaviti cjedilo za čišćenje ili zamjenu zaslona bez posebnih alata, smanjujući tako troškove održavanja i složenost.

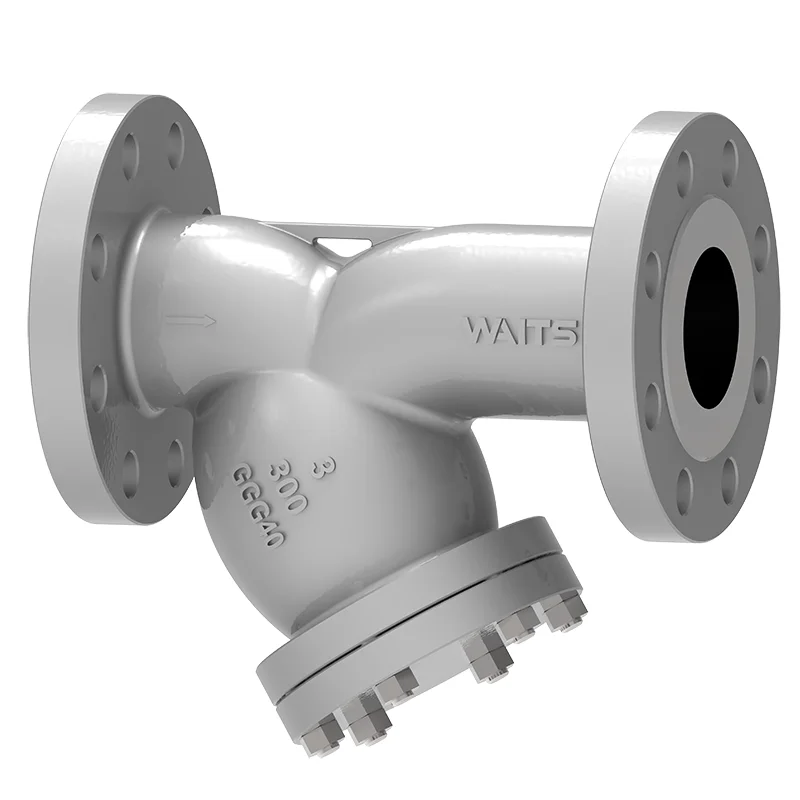

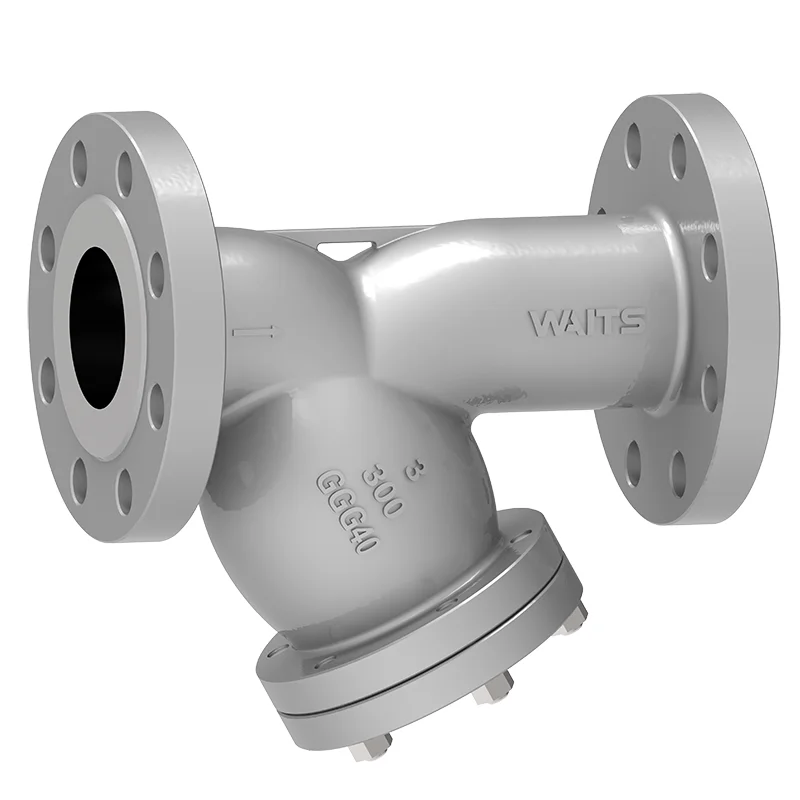

Ductile Iron Y Strainer
