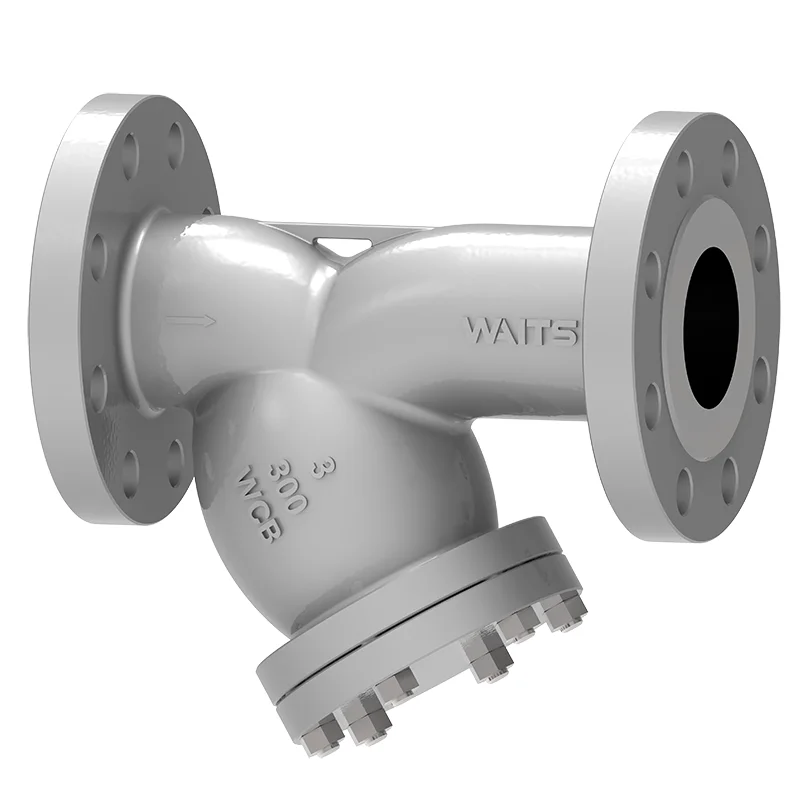

Y-strelica

Ventil za čekanje Y-Strainer minimizira gubitak tlaka svojim dizajnom u obliku slova Y i tijelom precizno lijevanog. Od jednostavnih cjedila s niskim tlakom od lijevanog željeza do velikih visokih tlaka posebnih legura s prilagođenim dizajnom kapica, imamo pravi proizvod za vašu primjenu. Filteri su dostupni u raznim materijalima i ANSI ocjenama.

Pošaljite upit

Opis proizvoda

Čeka se ventil čeka Y-praznici Smanjite gubitak tlaka i hvataju nečistoće, koristeći perforirane ili žičane mrežice za mehanički uklanjanje čvrstih čestica iz tekuće pare, plina ili tekućih cjevovoda i zaštite opreme. Cjedilo je izrađena od preciznog lijevanog od nehrđajućeg čelika ili duktilnog željeza. Njegov uklonjivi zaslon i jednostavna veza olakšavaju održavanje i instaliranje, a pogodan je za petrokemijske, snage i HVAC sustave.

Instaliranje cjedila prije ventila i instrumenata može uštedjeti skupe troškove održavanja i popravka. Upotrijebite cjedilo za ventile s mekim ventilima za provjeru sjedala (ili kuglični ventili od ostalih proizvođača) za učinkovito uklanjanje štetnih onečišćenja. Čekaju valvey-straineri dostupni su u raznim materijalima i čitavom rasponu krajnjih veza za smještaj različitih aplikacija. Dizajn oblika "Y" minimizira blokadu tekućine i drži protok neometano. Brtva kapice (grafit opcionalno, pogodno za okruženje s visokim temperaturama) učinkovito sprječava istjecanje. Osim toga, filter je opremljen odvodnom priključkom za samo -čišćenje i lako održavanje.

Standardi provedbe-y-gainer
Standardi dizajna	API 6D, EN1074
Prirubnica	ASME B16.5/ASME B16.47- A/B/EN1092-1/2
Spoj	NPT, RF, FF, RTJ, BW, SW
Test prihvaćanje	Vatra 598 en12266
Dužina strukture	API6D/ASME B16.10/EN558
Ocjene tlaka i temperature	ASME B16.34
Test vatre	6FA vatreni let607
Standard niskog propuštanja	ISO 15848-1, API 622
Antikorozijski dizajn	NACE MR 0175
Application-y-strealner
Veličina	NPS 1/4 ″ ~ NPS 24 ″ Dn6 ~ DN600
Raspon tlaka	CL150 ~ CL2500 PN16 ~ PN160
Temperaturni raspon	-20 ℃ ~ 450 ℃
Prijava	Voda, ulje, plin, pare, slabo korozivna ili snažno korozivna tekućina (trebaju odgovarajući materijali poput nehrđajućeg čelika, obloge fluora itd.) I tekućine koje sadrže malu količinu nečistoća čestica
Tijelo ventila	Lijevano željezo, duktilno željezo, ugljični čelik, nehrđajući čelik (F304/F316), obloga fluora
Filter	F304, F304L, F316, F316L, pocinčana željezna žica, bakrena žica

Karakteristike performansi

Waits Y-Strainer nudi kompaktan strukturni dizajn s pojednostavljenom konfiguracijom u obliku Y koji minimizira zahtjeve za gubitak tlaka i prostora za ugradnju. Omogućuje filtraciju visoke učinkovitosti putem prilagodljivih mrežastih zaslona (20-300 mreža) za hvatanje čestica, hrđe i krhotina, osiguravajući zaštitu opreme u cjevovodima. Konačno, njegova jednostavna instalacija i održavanje omogućene su NPT spojevima i uklonjivi donji poklopac za brzo čišćenje zaslona bez rastavljanja sustava.

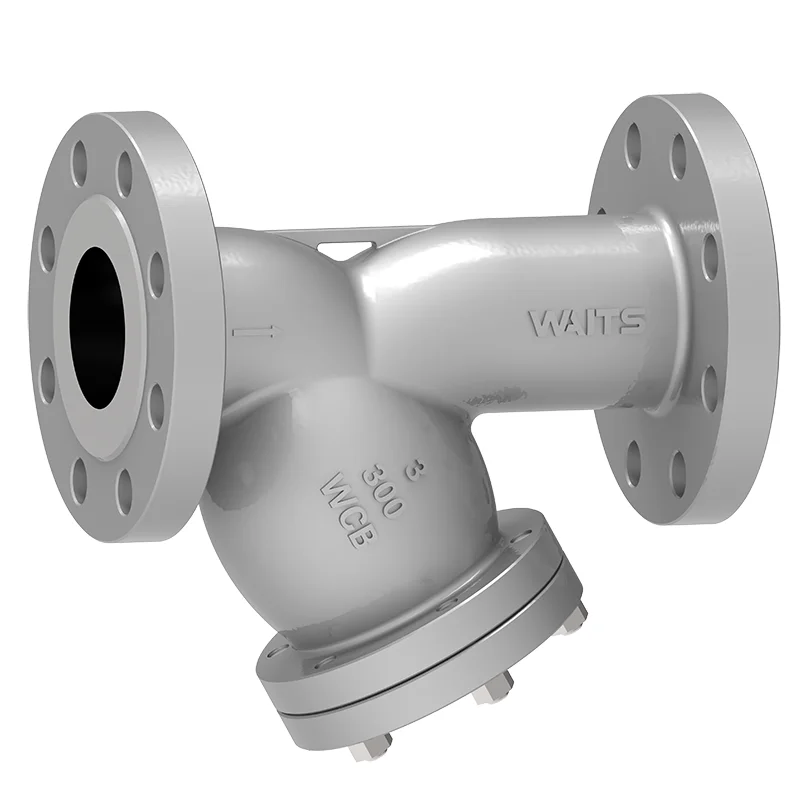

Y Strainer
