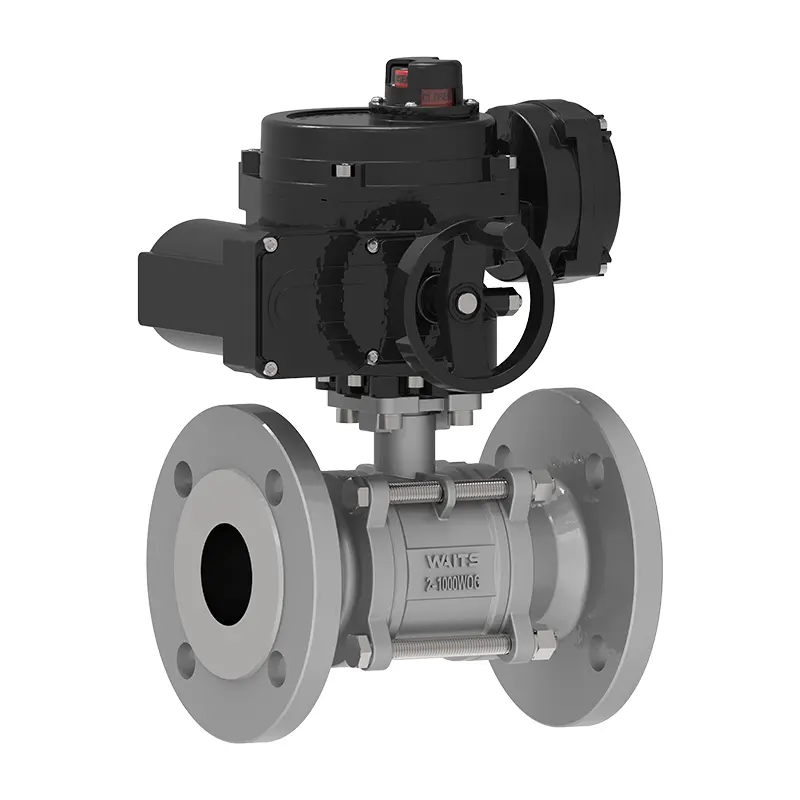

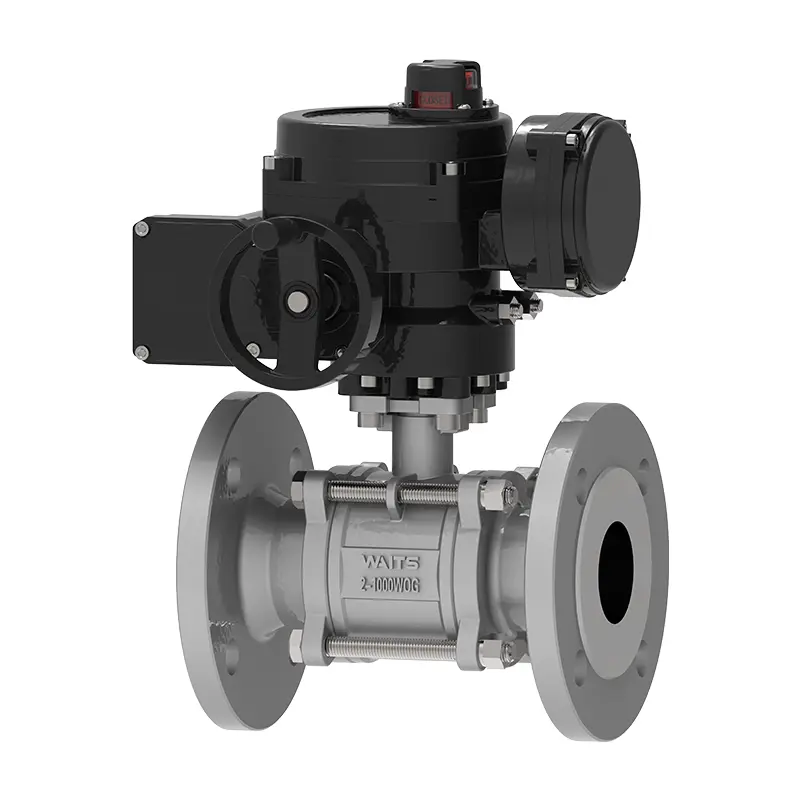

Električni trodijelni prirubnik s plutajućim kuglicama

Čekaj ventil Električni trodijelni prirubljeni plutajući kuglični ventil izdržljiv je, inteligentno kontroliran i postiže učinkovitu automatizaciju protoka. Od tehničkog savjetovanja i planiranja rješenja prije prodaje do instalacije, puštanja u pogon, održavanja i popravka nakon prodaje, ventil također može dizajnirati dvodijelne kuglice s montažnim nosačima kako bi se olakšale aplikacije za automatizaciju. Waits Valve uspostavio je kompletan servisni sustav u cijelom ciklusu.

Pošaljite upit

Opis proizvoda

Tijelo ventila ventila ventila Električni trodijelni plutajući kuglični ventil podijeljeno je u tri dijela i prihvaća standardni dizajn električnih kugličnih ventila. Raspon veličine je NPS 2 ″ ~ NPS 4 ″ DN50 ~ DN100, a WOG radni tlak je CL150 ~ CL2500 PN10 ~ PN260. Pružamo čitav raspon od trodijelnih kugličnih ventila s različitim krajnjim spojevima, uključujući navojne krajeve, krajeve zavarivanja, zavarivanje utičnice i spojeve tri-clamp.

Jedinstvena struktura ventila čekanja čini rastavljanje i održavanje prikladnijim: sjedalo kuglice i ventila može se pregledati i zamijeniti bez rastavljanja cjevovoda, što u velikoj mjeri smanjuje poteškoće i troškove održavanja. U pogledu performansi zapečatanja, trodijelna struktura pruža ujednačenu raspodjelu tlaka i ima efekt brtvljenja, dok električni pogonski način realizira automatsku kontrolu. Ovaj se ventil često koristi u scenarijima industrijskih cjevovoda s visokom frekvencijom održavanja ventila i strogim zahtjevima za brtvljenjem.

Standardi provedbe-električni trodijelni prirubnik s plutajućim kuglicama
Standardi dizajna	6d/Fire Fire 608, BS5351
Prirubnica	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Metode povezivanja	RF
Testiranje i prihvaćanje	Vatra 598, EN12266
Strukturalna duljina	API6D/ASME B16.10/EN558
Ocjene tlaka i temperature	ASME B16.34
Vatrootporni test	Vatra 6FA, vatra 607
Standardi niskog propuštanja	ISO 15848-1, API 622
Antikorozijski dizajn	NACE MR 0175

Primjena-električni trodijelni prirubnik s plutajućim kugličnim ventilom
Veličina	NPS 2 ″ ~ NPS 4 ″ DN50 ~ DN100
Raspon tlaka	CL150 ~ CL2500 PN10 ~ PN260
Temperaturni raspon	-20 ℃ ~ 400 ℃
Asortiman	Primjenjivo na različite medije kao što su voda, pare, nafta, ukapljeni plin, prirodni plin, plin ugljen, dušična kiselina, octena kiselina, oksidirajući medij, urea, itd.
Način pogona	Hidraulični, pneumatski, električni, ručni i crv prijenos prijenosa.
Poklopac ventila/ventila	OBOŽAVANJA: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, F3, LF5, MONEL Kasting: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Površina zapečaćenja	Ojačani PTFE, para-politilen (RPTFE, PPL), metal
Stabljika ventila	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Lopta	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5
Štap	Azbest grafit, fleksibilni grafit, politetrafluoroetilen, legura na bazi željeza

Temeljna struktura i princip rada

1. Tijelo ventila sastoji se od lijevih, desnih i srednjih presjeka spojenih vijcima, omogućujući brzo rastavljanje za održavanje i zamjenu unutarnje komponente.

2. Kugla se pomiče prema površini za brtvljenje izlaza pod medijskim pritiskom, postižući dvosmjerno brtvljenje pogodno za česte operacijske cikluse.

3. Integracija električnog pokretača za četvrtinu okretaja koji podržava kontrolu rotacije od 0 do 90 ° za regulaciju protoka ili funkcije uključivanja/isključivanja, izravno kompatibilno s industrijskim upravljačkim sustavima.
