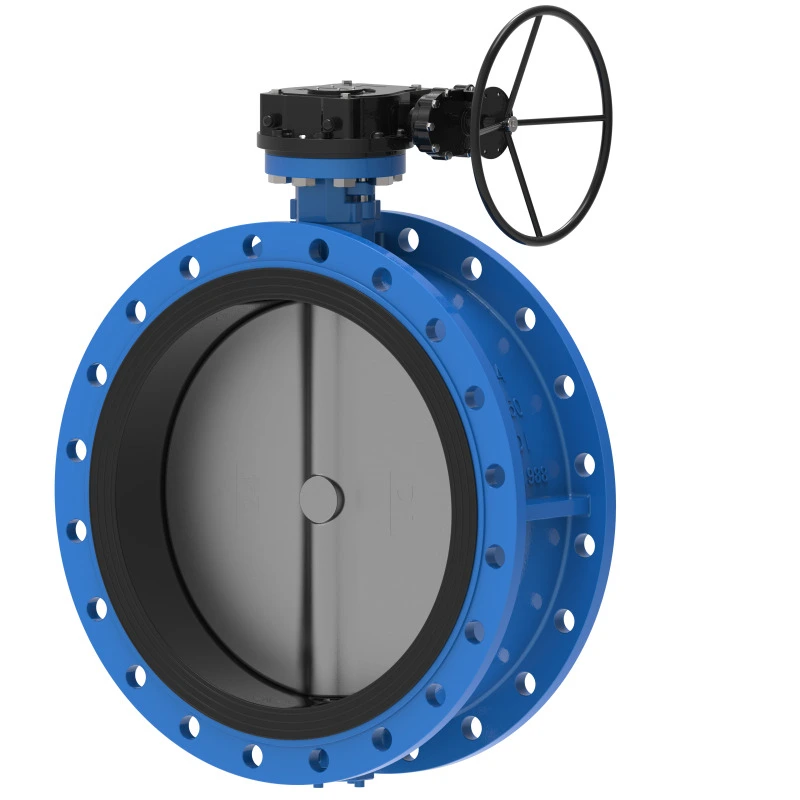

Koncentrični leptir ventil s prirubnicom zupčanika

Koncentrični leptir ventil s prirubnicom zupčanika može se prilagoditi za različite instalacije; unutarnje potporno sjedište sprječava savijanje diska i curenje pri okomitoj montaži. Dostupan do DN2400 (96").

Pošaljite upit

Opis proizvoda

Koncentrični leptir ventil s prirubnicom velike veličine idealan je za komunalne sustave hlađenja vode i elektrana. Dizajn s niskim otporom protoka osigurava stabilne performanse visokog protoka. Dostupan s ručnim, pneumatskim ili električnim pokretanjem za pouzdano brtvljenje i učinkovit, pouzdan rad.

Standardi provedbe

Standard dizajna	API 609, EN 593, BS 5155, GOST
Kraj standarda	ANSI B16.1 CL. 125LB i B16.5 CL. 150 LB DIN 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 i PN16 AS 2129 Tablica D i E BS 10 Tablica D i E MSS SP44 CL. 150 LB AWWA C207 150LB ISO 2531 PN6, PN10 i PN16 ISO 7005 PN6, PN10 i PN16
Inspekcija i testiranje	API 598, IS0 5208, EN 12266-1, GOST
Licem u lice	AP 609, EN 558, ISO 5752, MSS SP 67, DIN 3202
Gornja prirubnica	ISO 5211

Primjena

Radna temperatura	-45 ℃ ~ 150 ℃
Veličina	2"-80", DN50-DN2000
Radni tlak / CWP	16BAR 10BAR
Ljuska	24BAR 15BAR
Pečat	18BAR 10BAR
Test zraka	6BAR 6BAR
Radno okruženje	Sustav balasta i kaljuže Kemijska obrada Postrojenja za desalinizaciju, Bušilice, Pitka voda Suhi prah, Hrana i piće, Plinska postrojenja HAVC Rudarska industrija, Industrija papira, Rukovanje pijeskom, Morska voda, Industrija šećera Termotehnička obrada vode Otpadne vode
Operater	Poluga, zupčanik, električni, pneumatski itd.
Materijal tijela	Lijevano željezo, nodularno željezo, ugljični čelik, nehrđajući čelik, AL-bronca, itd.
Disk	Lijevano željezo, nodularno željezo, ugljični čelik, nehrđajući čelik, AL-bronca
stabljika	2CR13 F304 F316 F51 F53 Monel K500
Sjedalo	BUNA NBR EPDM VITON PTFE HEPDM Neopren Hypalon Prirodna guma
