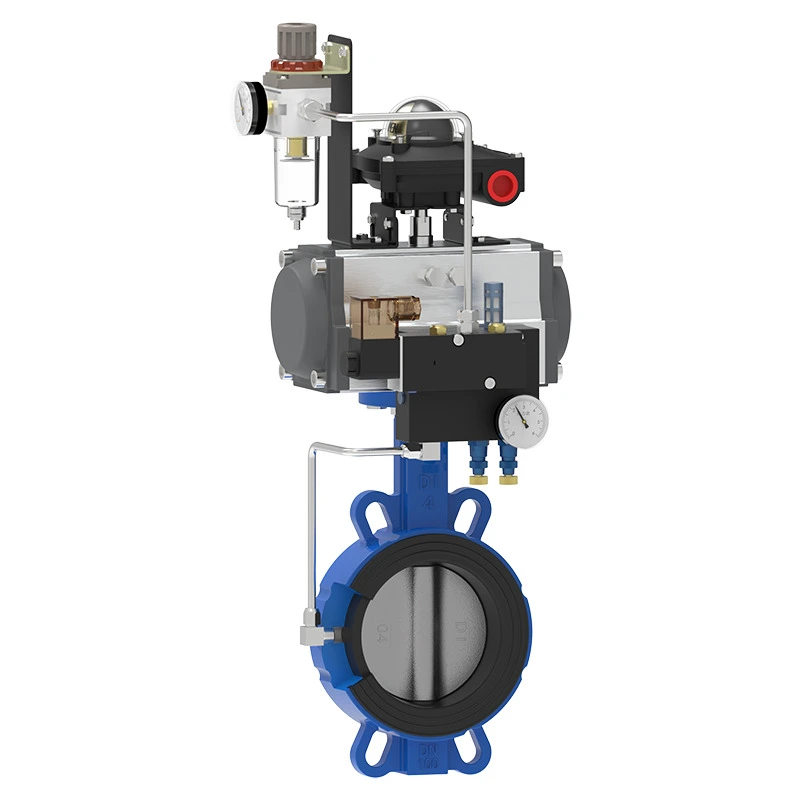

Pneumatski koncentrični leptir ventil

Waitsov pneumatski pločasti koncentrični leptir ventil nudi široku primjenu: precizna regulacija protoka u opskrbi vodom, kontrola isporuke maziva i upravljanje protokom plina u sustavima za sakupljanje prašine. Uz ISO5211 gornju prirubnicu za univerzalnu kompatibilnost aktuatora, dizajn s niskim okretnim momentom osigurava glatki rad, smanjenu potrošnju energije i visoku učinkovitost u različitim, zahtjevnim uvjetima.

Pošaljite upit

Opis proizvoda

Fleksibilnost dizajna:
1. Boja usklađena s oznakom postrojenja ili markom za jasnu identifikaciju cjevovoda.
2. Projektirano da pristaje – prilagodljiv razmak ušica i debljina tijela za uske prostore i izlaze pumpi.
3. Potpuna pneumatska integracija – kompatibilan s glavnim markama za besprijekornu automatizaciju.

Prednosti nabave:
1. Prilagodba na jednom mjestu – bez naknadnog opremanja, brža dostava, niži troškovi.
2. Brze ponude i stručna podrška – osigurava točnu veličinu, boju i kompatibilnost.
3. Pouzdan i otporan na koroziju – idealno za OEM sustave ili rekonstrukciju postrojenja.

Standardi provedbe

Standard dizajna	API 609, EN 593, BS 5155, GOST
Kraj standarda	ANSI B16.1 CL. 125LB i B16.5 CL. 150 LB DIN 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 i PN16 AS 2129 Tablica D i E BS 10 Tablica D i E MSS SP44 CL. 150 LB AWWA C207 150LB ISO 2531 PN6, PN10 i PN16 ISO 7005 PN6, PN10 i PN16
Inspekcija i testiranje	API 598, IS0 5208, EN 12266-1, GOST
Licem u lice	AP 609, EN 558, ISO 5752, MSS SP 67, DIN 3202
Gornja prirubnica	ISO 5211

Primjena

Radna temperatura	-45 ℃ ~ 150 ℃
Veličina	2"-80", DN50-DN2000
Radni tlak / CWP	16BAR 10BAR
Ljuska	24BAR 15BAR
Pečat	18BAR 10BAR
Test zraka	6BAR 6BAR
Radno okruženje	Sustav balasta i kaljuže Kemijska obrada Postrojenja za desalinizaciju, Bušilice, Pitka voda Suhi prah, Hrana i piće, Plinska postrojenja HAVC Rudarska industrija, Industrija papira, Rukovanje pijeskom, Morska voda, Industrija šećera Termotehnička obrada vode Otpadne vode
Operater	Poluga, zupčanik, električni, pneumatski itd.
Materijal tijela	Lijevano željezo, nodularno željezo, ugljični čelik, nehrđajući čelik, AL-bronca, itd.
Disk	Lijevano željezo, nodularno željezo, ugljični čelik, nehrđajući čelik, AL-bronca
stabljika	2CR13 F304 F316 F51 F53 Monel K500
Sjedalo	BUNA NBR EPDM VITON PTFE HEPDM Neopren Hypalon Prirodna guma
