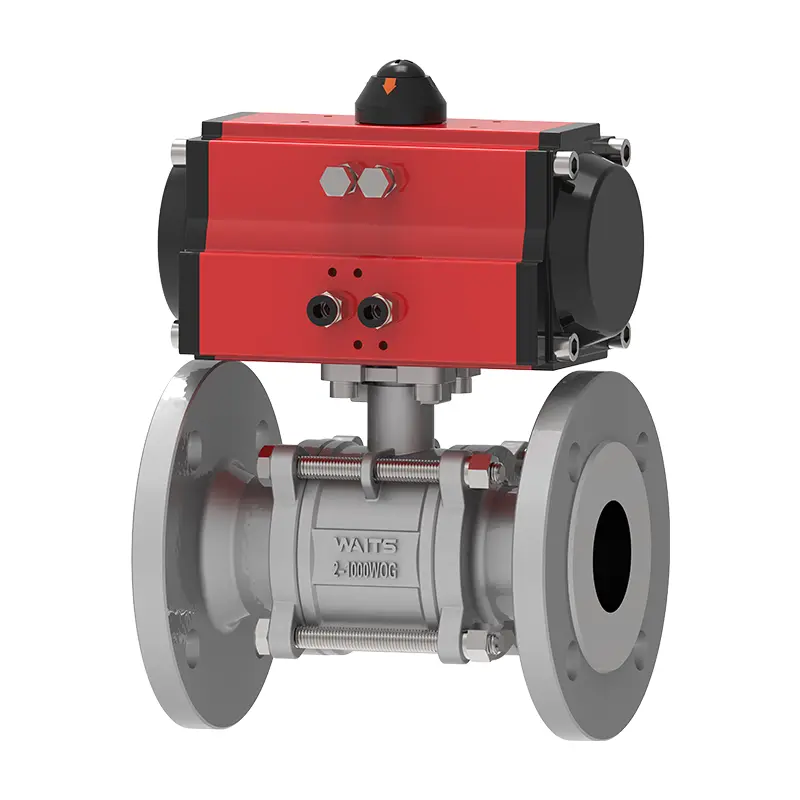

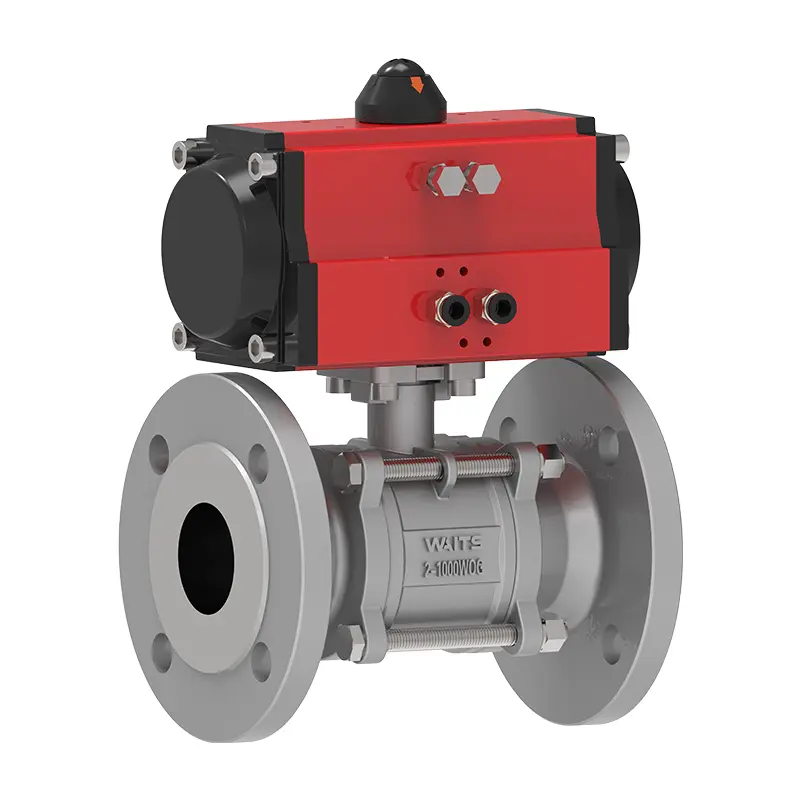

Trodijelni pneumatski plutajući kuglični ventil (s nosačem)

Čekaće ventil trodijelni pneumatski plutajući kuglični ventil (s nosačem) je ISO i API certificiran i podvrgnut je rigoroznom ispitivanju tlaka/brtve. Pneumatski aktuator koristi unutarnje tvrdo anodizirano i vanjsko ekstrudirano aluminijsko kućište s krajnjim poklopcima obloženim epoksi. Takvi materijali i dizajn vrlo su otporni na koroziju. Vjerujem da kad naiđete na druge jednostavne ventile, požalit ćete što niste odabrali ventil za Waits Valve!

Pošaljite upit

Opis proizvoda

Čeka se ventil visokokvalitetni trodijelni pneumatski plutajući kuglični ventil (s nosačem) trodijelni je kuglični ventil punih provrta s pneumatskim aktuatorom, koji ostvaruje dvosmjerno brtvljenje pod srednjim pritiskom kroz plutajući dizajn lopte. Standardizirana visoka platforma integrirana je na vrh stabljike ventila, koja može izravno instalirati stalak i zupčanik ili klipne pneumatske aktuatore. Naširoko se koristi u kontroli tekućine i isključivanju hitnih slučajeva u kemijskim, energetskim i drugim industrijama.

Tijelo ventila i unutarnje komponente trodijelnog pneumatskog plutajućeg kugličnog ventila (s nosačem) izrađeni su od 316 nehrđajućeg čelika, a materijal za brtvljenje je PTFE. Vrijednost tlaka ovog ventila je CL150 ~ CL2500 PN10 ~ PN260, a temperaturna ocjena je -20 ℃ ~ 450 ℃. Trodijelni dizajn pojednostavljuje održavanje za vas, bez uklanjanja krajnjih komada s cjevovoda, štedeći vam vrijeme, trud i novac. To je vrlo dobar ventil, zaslužujete ga. Ventil je opremljen pneumatskim aktuatorom s dvostrukim djelovanjem i opremljen je montažnim jastučićem koji zadovoljava Standard ISO 5211. Pokretač se može instalirati bez spojnice ili spoja pogona.

Standardi provedbe-trodijelni pneumatski plutajući kuglični ventil （s nosačem ‌））
Standardi dizajna	6d/Fire Fire 608, BS5351
Prirubnica	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Metode povezivanja	RF, BW, SW, NPT, FNPT
Testiranje i prihvaćanje	Vatra 598, EN12266
Strukturalna duljina	API6D/ASME B16.10/EN558
Ocjene tlaka i temperature	ASME B16.34
Vatrootporni test	Vatra 6FA, vatra 607
Standardi niskog propuštanja	ISO 15848-1, API 622
Antikorozijski dizajn	NACE MR 0175

Pneumatski pneumatski plutajući kuglični ventil za primjenu-s nosačem ‌） ‌ ‌ ‌
Veličina	NPS 1/2 ″ ~ NPS 12 ″ DN15 ~ DN300
Raspon tlaka	CL150 ~ CL2500 PN10 ~ PN260
Temperaturni raspon	-20 ℃ ~ 450 ℃
Asortiman	Primjenjivo na različite medije kao što su voda, pare, nafta, ukapljeni plin, prirodni plin, plin ugljen, dušična kiselina, octena kiselina, oksidirajući medij, urea, itd.
Način pogona	Hidraulični, pneumatski, električni, ručni i crv prijenos prijenosa.
Poklopac ventila/ventila	OBOŽAVANJA: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, F3, LF5, MONEL Kasting: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Površina zapečaćenja	Ojačani PTFE, para-politilen (RPTFE, PPL), metal
Stabljika ventila	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Lopta	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5
Štap	Azbest grafit, fleksibilan grafit, politetrafluoroetilen

Struktura i jezgrene značajke

1. Tijelo ventila sastoji se od lijevog tijela, desnog tijela i srednjeg tijela, spojenih vijcima za jednostavno rastavljanje, održavanje i zamjenu unutarnje komponente.

2. Plutajući dizajn kuglice koristi medijalni pritisak za guranje površina za brtvljenje, postižući dvosmjerno brtvljenje pogodno za česte operacije otvaranja/zatvaranja.

3. Standardizirana visoka platforma (u skladu s ISO 5211) integrirana je na vrhu stabljike ventila, podržavajući izravnu instalaciju pneumatskih pokretača (npr., Rack-and-pinion, vrste klipova).

4. Dizajn platforme pojednostavljuje instalaciju aktuatora, prilagođava se pneumatskim glavama više marki i smanjuje troškove naknadne ugradnje.

5. Tijelo ventila obično se izrađuje od nehrđajućeg čelika 304/316L, koji nudi snažnu otpornost na koroziju za kemijsku, vodu za obradu vode i slična okruženja.

6. Površine površine mogu se odabrati kao PTFE ili metalne tvrde brtve.
