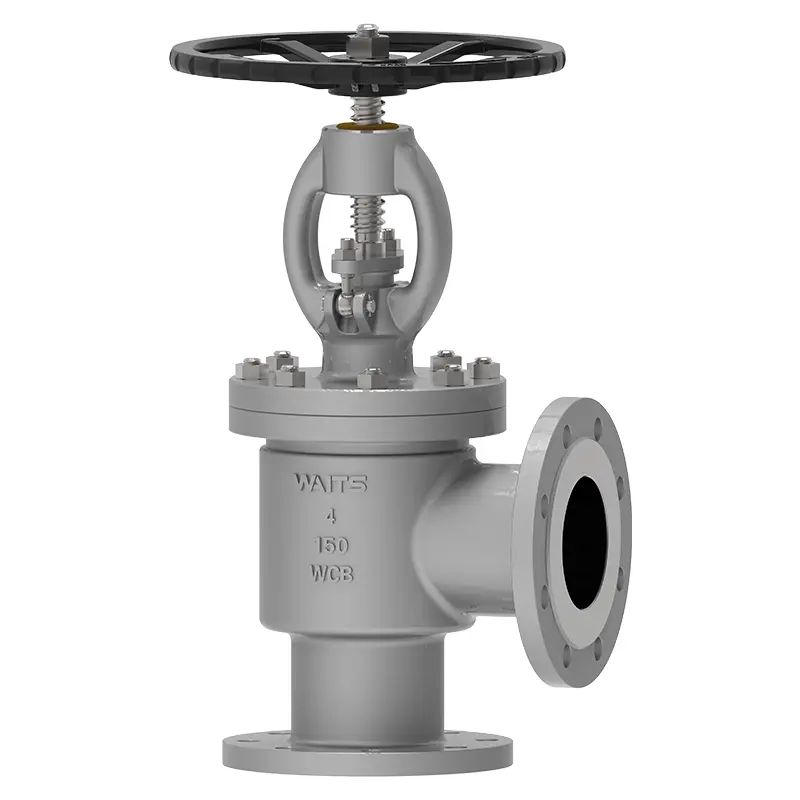

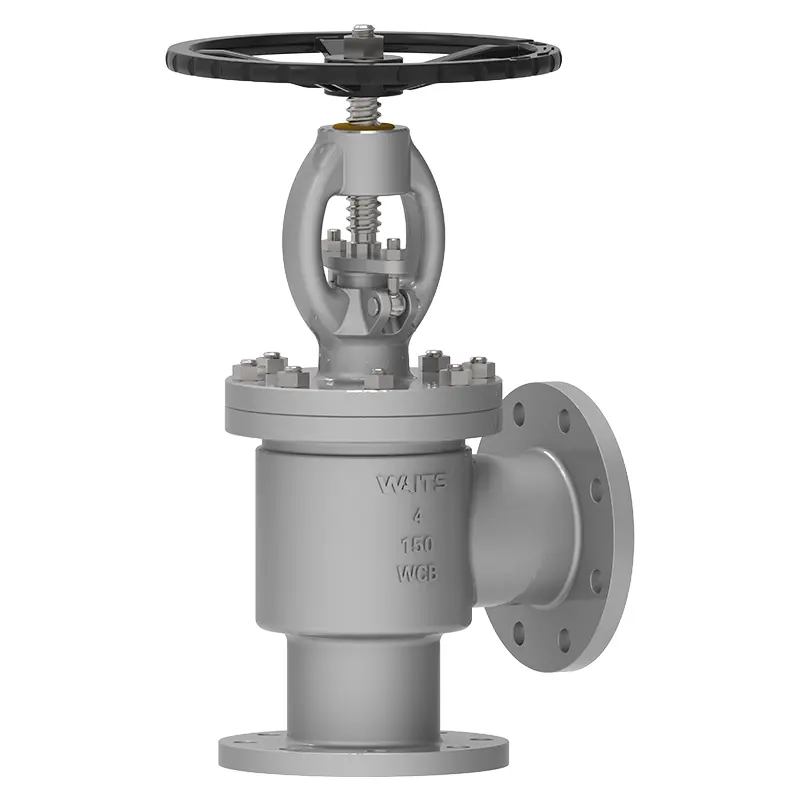

Kutni globus ventil

Kad ste suočeni s jedinstvenim sustavom cjevovoda kanala od 90 stupnjeva, morate smisliti ventil za visoku kvalitetu ventila za kut čekanja, koji ima širok raspon primjena. Posebno koristimo kompaktni dizajn za uštedu prostora i pojednostavljenje usmjeravanja cjevovoda. Kad ste suočeni s malim prostorom ili ograničenom instalacijom, možete koristiti ovaj ventil.

Pošaljite upit

Opis proizvoda

Čekaj kut ventila ventil ventil može kontrolirati protok tekućih medija rotiranjem stabljike ventila kako bi se podigao ili snizio disk ventila. Njegov dizajn kanala od desnog kuta od 90 stupnjeva razbija tradicionalnu strukturu ventila izravne struje, učinkovito smanjujući otpornost na tekućinu i potrošnju energije. U složenim aplikacijama s ograničenim instalacijskim prostorom, njegov kompaktni dizajn ima očite prednosti, štedeći inženjere puno problema i smanjujući vremenski gubitak u tom pogledu.

Ventil za kutni globus je dizajn zaustavljanja ventila s ulaznim i izlazom okomito jedni na drugi. Koristi linearno gibanje za pomicanje zatvaranja komada u površinu sjedala ventila i van. Kutni ventili obično se koriste za usluge dovoda kotla i odljeva grijača, kao i ventile cjevovoda s ograničenim prostorom. Ventil se također može koristiti kao lakat. Ventil može biti vrsta kaveza ili s povećanom izlaznom priključkom, restriktivnom oblogom ventila ili izlaznom oblogom za smanjenje oštećenja korozije, treptaja ili kavitacije.

Globe ventil za provedbu
Standardi dizajna	API6D BS1873, DIN 3356, EN 13709
Prirubnica	ASME B16.5, ASME B16.47-A/B, 1092-1/2
Spoj	RF, RTJ
Test prihvaćanje	Vatra 598 en12266
Dužina strukture	ASME B16.10/EN 558/DIN3203,
Ocjene tlaka i temperature	ASME B16.34
Test vatre	API607, API6FA
Standard niskog propuštanja	API 622
Antikorozijski dizajn	NACE MR 0175

Ventili za kut na aplikaciji
Veličina	Dn15 ~ dn300 （nps½ "~ 12"）
Raspon tlaka	PN16 ~ PN160 （Class150 ~ 900）
Temperaturni raspon	-29 ℃～+570 ℃
Prijava	Kiselina/alkalna tekućina, ukapljeni prirodni plin, ulje visoke viskoznosti, podzemna cjevovodna mreža, modul integracije opreme itd.
Način pogona	Ručni kotač, zupčanik, električni, pneumatski, itd.
Poklopac ventila/ventila	OBOŽAVANJA: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Kasting: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Površina zapečaćenja	Tijelo, tjelesna obloga legura na bazi željeza, obložena legura na tvrdoj razini
Stabljika ventila	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Matica ventila	Bakrena legura
Štap	Fleksibilni grafit, pakiranje grafitnog azbesta, politetrafluoroetilen ...

Karakteristike performansi

U industriji gnojiva, izazovi ventila u proizvodnji uree i amonijaka su korozivni mediji, kristalizacija i visoki tlak. Waits ventil je razvio ventile za kutni globus, koji imaju sljedeće prednosti:

Pad niskog tlaka, smanjena kristalizacija

Nema mrtvog kuta, spriječiti koroziju

Jednodijelna ploča ventila i stabljika ventila, spriječite mrtvi kut između ploče ventila i stabljike ventila

All-stalitska površina ploče za ventil za legure, smanjite trošenje

Poklopac ventila s vijcima, poklopac ventila za brtvljenje ventila i ventila klase A i ventil i ventil-ventil-ventil za prirubnicu za tijelo

Pakiranje stabljike niske emisije

Nema aluminija/brončanih dijelova

Tijelo, tjelesna obloga legura na bazi željeza, obloži se tvrdog legura

Kutni ventili za globus mogu se koristiti za kiselinu/alkalnu tekućinu, ukapljeni prirodni plin, ulje visoke viskoznosti, podzemnu cjevovodnu mrežu, modul integracije opreme, itd.

Možete ga voziti ručnim kotačima, nagibu, električnim, pneumatskim, itd.
