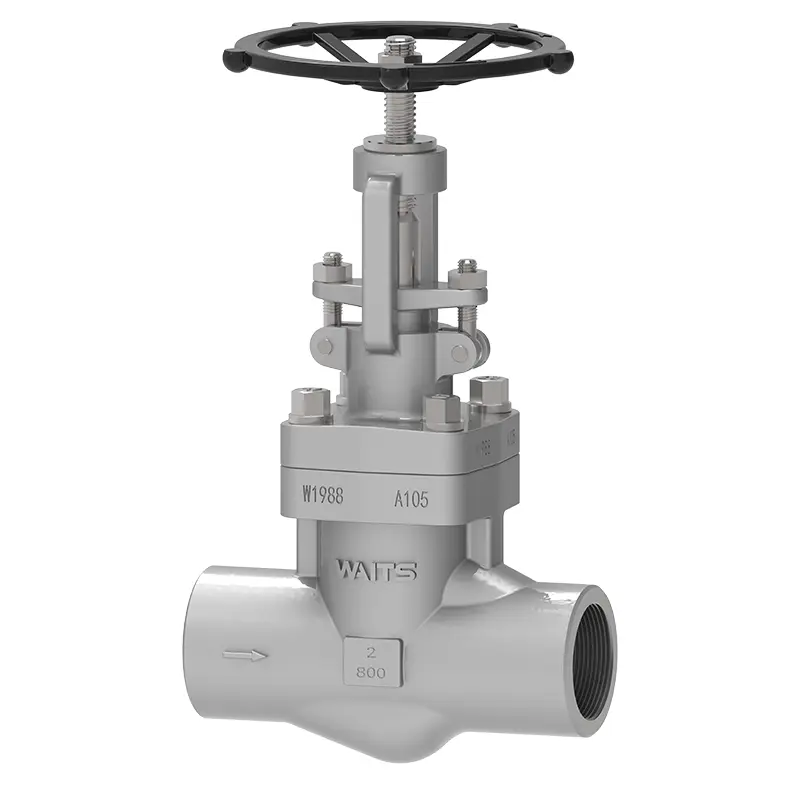

NPT kuglasti ventil od kovanog čelika

Waits je vaš pouzdan izbor za kupnju visokokvalitetnog kuglastog ventila od kovanog čelika NPT. Ventil je izrađen od visokokvalitetnog kovanog čeličnog materijala, izvrsnog strukturnog dizajna, dobrog brtvljenja i izdržljivosti te može učinkovito kontrolirati protok medija. Bilo da se radi o naftnim, kemijskim ili drugim industrijskim područjima, NPT kovani čelični kuglasti ventil pouzdan je izbor za kontrolu tekućine koji osigurava stabilan rad vašeg cjevovodnog sustava.

Pošaljite upit

Opis proizvoda

U proizvodnji ventila kvaliteta kovanih čeličnih dijelova obično je viša od one od lijevanih čeličnih dijelova i oni mogu izdržati velike udarne sile. Njihova plastičnost, žilavost i druga mehanička svojstva također su veća nego kod dijelova od lijevanog čelika.
Promjer kuglastog ventila od kovanog čelika općenito nije veći od DN80, a većina njih je smanjenog promjera. U usporedbi sa zapornim ventilima od lijevanog čelika istog promjera, brzina protoka je nešto manja, ali raspon tlaka i temperature koji može izdržati je viši nego kod ventila od lijevanog čelika, a učinak brtvljenja je mnogo bolji od zapornih ventila od lijevanog čelika , a vijek trajanja je duži.
Kao i drugi kuglasti ventili, NPT kovani čelični kuglasti ventili također su ograničeni smjerom protoka medija. Prema različitim položajima ugradnje, mogu se podijeliti na ravne kuglaste ventile i izravne kuglaste ventile.

Standardi provedbe

Standardi dizajna	API602, ASME 16.34, BS 5352, BS 6364
Standardi prirubnica	SW završeci za zavarivanje utičnicom prema ASME B16.11, BW čeoni kraj prema ASME B16.25, NPT konektori s navojem prema ASME B1.20.1
Metode povezivanja	SW, NPT, BW, RF, RTJ
Ispitivanje i prihvaćanje	API 602/API 598
Strukturna duljina	Strukturalna duljina zasuna od kovanog čelika za zavarivanje utičnice/navoja prema tvorničkim standardima Zasun od kovanog čelika s prirubnicom/čeonim zavarivanjem prema ASME B16.10
Razine tlaka i temperature	ASME B16.34、
Niski standardi curenja	ISO 15848-1, API 622
Dizajn protiv korozije	NACE MR 0103, NACE MR 0175

Primjena

Veličina	NPS1/4″~NPS3″ DN6~DN80
Raspon tlaka	CL150~ CL2500 PN10~ PN420
Raspon temperature	； -196°C ~ +600°C
Application range	Voda iz slavine, kanalizacija, građevinarstvo, nafta, kemijska industrija, hrana, lijekovi, tekstil, električna energija, brodogradnja, metalurgija, energetski sustav itd.
Način vožnje	Turbina, pneumatska, električna
Tijelo ventila/poklopac ventila	A105, A350 LF2, A182 F5, F11, F22, A182 F304 (L), F316 (L), F347, F321, F51), Legura 20, Monel
Jezgra ventila Brtvena površina	A105, A350 LF2, A182 F5, F11, F22, A182 F304 (L), F316 (L), F347, F321, F51), Legura 20, Monel
Stablo ventila	F6A F304 F316 F51 F53 Monel K500...
Valve stem nut	Legura bakra...
Pakiranje	Fleksibilni grafit, grafitno azbestno pakiranje, politetrafluoretilen...

Izvedbene značajke

1. Glavne komponente kuglastog ventila od kovanog čelika NPT su kovane, a postoje tri vrste šupljih brtvi: poklopac s vijcima, zavareni poklopac i samozatezna brtvena struktura šupljine.
Među njima, poklopac motora s vijcima znači da su kućište ventila i poklopac motora spojeni vijcima i maticama, a za brtvljenje se koristi zavojna brtva izrađena od fleksibilnog grafita sa žičanom spojnicom od nehrđajućeg čelika. Ako imate posebne zahtjeve, možemo koristiti i spoj metalnog prstena.
Zavareni poklopac znači da su tijelo ventila i poklopac spojeni navojima, potpuno zavareni i zabrtvljeni, a mogu se i potpuno zavariti prema vašim potrebama.
Šupljina 9001b, 1500Ib, 2500Ib, 45001b također može usvojiti strukturu brtve koja se samozateže, a učinak brtvljenja se povećava s povećanjem unutarnjeg tlaka, a pouzdanost je visoka.
2. Srednji kanal u tijelu ventila je krivudav, što će uzrokovati veliki otpor tekućine i potrošnju energije.
3. Površinu za brtvljenje nije lako nositi i ogrebati, a učinak brtvljenja je dobar. Nema relativnog klizanja između diska ventila i brtvene površine tijela ventila prilikom otvaranja i zatvaranja, a habanje i ogrebotine nisu ozbiljni, a životni vijek je duži.
4. Koristi se fleksibilno grafitno pakiranje koje ima pouzdano brtvljenje i jednostavno je i fleksibilno za rukovanje.
5. Medij kuglastog ventila može teći samo u jednom smjeru i ne može promijeniti smjer protoka. Stoga je prilikom ugradnje potrebno paziti na smjer protoka medija i smjer strelice na tijelu ventila.
6. Zamjena pakiranja i održavanje mogu se provesti u stanju isključenja, što je praktično i brzo i ne utječe na rad sustava.
7. Oblik je jednostavan, duljina strukture je kratka, proces proizvodnje je dobar, a raspon primjene širok.
