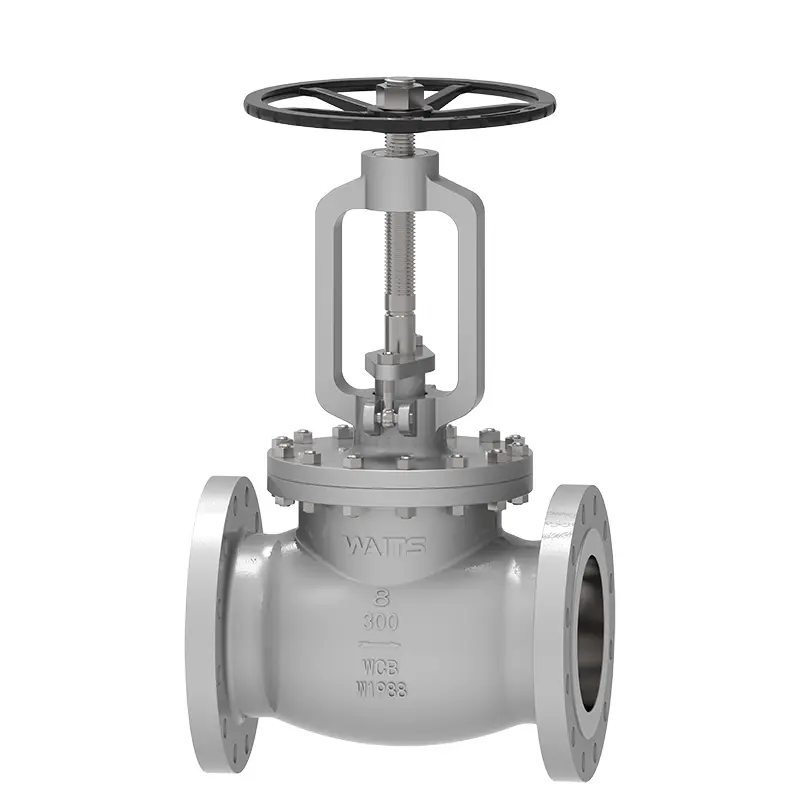

Waits 'lijevani čelični ventil je povoljna cijena, izvrsna kvaliteta i visoki troškovi. Osnovani smo u Sjedinjenim Državama 1994. godine, a osnovali smo podružnicu u Kini 2008. godine. Imamo dvije proizvodne baze u Wenzhouu i Tianjinu. Ventil od lijevanog čeličnog globusa može precizno kontrolirati tekućine i visokokvalitetni je izbor za kontrolu tekućine cjevovoda. Duboko ga favorizira međunarodno tržište, posebno u Europi, Americi, Bliskom Istoku i drugim regijama.
Ventil s vijcima s vijcima od lijevanog poklopca je zaustavni ventil s vijcima i poklopcem, a u sredinu je ugrađen brtva ili osmerokutni brtveni prsten kao brtva kao brtva. Prema različitim položajima instalacije, ventil Globe može se podijeliti u ravni propusni ventil za globus (T-tipa Globe ventil) i ventil s izravnim protokom (Globe ventil tipa Y). Budući da stabljika ventila ima relativno kratak otvaranje ili zatvarači i ima vrlo pouzdanu funkciju odsjeka, a budući da je promjena otvora sjedala ventila proporcionalna moždanom udaru diska ventila, vrlo je prikladna za regulaciju protoka. Može se koristiti za rezanje, regulaciju i ulijevanje cjevovoda za tekućinu kao što su voda iz slavine, kanalizacija, konstrukcija, hrana, električna energija, lijek, metalurgija, tekstil, energija itd. Ventil Globe općenito je povezan s cjevovodom prirubnom priključkom ili zavarivanjem. Opcijski uređaji za pogon su: ručni kotač, zupčanik, električni, pneumatski itd.
Standardi provedbe
Standard dizajna | ASME B16.34, BS 1873, EN 558-1, GOST |
Standardi prirubnice | ASME B 16.5, ASME B16.47, DIN2543, DIN2544 |
Krajnja veza | RF, RTJ, BW, itd. |
Pregled i test | API 598, od 3230, GOST |
Licem u lice | ASME B16.10, DIN 3202, EN 1092-1 |
Ocjene tlaka i temperature | ASME B16.34 |
Vatrootporni test | API607, API6FA |
Standardi niskog propuštanja | ISO 15848-1, API 622 |
Antikorozijski dizajn | NACE MR 0103, NACE MR 0175 |
Prijava
Veličina | 2 "-24", DN50 DN600 |
Ocjena pritiska | Klasa 150-1500, PN10-PN260 |
Radna temperatura | -60 ° C ~ 450 ° C |
Asortiman | Voda iz slavine, kanalizacija, konstrukcija, nafta, kemijska industrija, hrana, lijek, tekstil, električna energija, brodogradnja, metalurgija, energetski sustav, itd. |
Operater | HW, zupčanik, električni, pneumatski, itd. |
Materijal za tijelo | Ugljični čelik, nehrđajući čelik, dupleksni nehrđajući čelik, legura čelika, monel, al brončana itd. |
Površina zapečaćenja | Tijelo, tjelesna obloga legura na bazi željeza, obložena legura na tvrdoj razini |
Stabljika ventila | F6A F304 F316 F51 F53 MONEL K500 |
Matica za ventil | Bakrena legura |
Pakiranje | Fleksibilni grafit, pakiranje grafitnog azbesta, politetrafluoroetilen ... |
Značajke performansi
1. Ventil od lijevanog čeličnog globusa oslanja se na tlak stabljike ventila kako bi se površina za brtvljenje ventila za brtvljenje ventila, a površina za brtvljenje ventila bliska kako bi se spriječio protok medija. Pripada f prisilnom ventilu za brtvljenje.
2. Smjer protoka medija globusnog ventila je "nizak i visok" i "visok u i nisko". Medij je dopušteno da teče samo u jednom smjeru i ima usmjerenost tijekom instalacije.
3. Konstrukcijski oblici tijela ventila su ravno, izravni protok i pravi kut.
4. Kada se otvori globus ventil, kada visina početne visine diska ventila dosegne 25% do 30% nominalnog promjera zaustavnog ventila, brzina protoka je dostigla maksimum, što ukazuje da je zaustavni ventil dostigao potpuno otvoreni položaj.
5. Konstrukcija ventila je jednostavnija od ventila za vrata, a prikladnija je za proizvodnju i održavanje.
6. Površina za brtvljenje nije lako nositi i ogrebati, a performanse brtvljenja su dobre. Ne postoji relativno klizanje između diska ventila i površine za brtvljenje tijela ventila tijekom otvaranja i zatvaranja, tako da habanje i ogrebotina nisu ozbiljni, performanse brtvljenja su dobri, a radni vijek je dug.
7. Prilikom otvaranja i zatvaranja, udar diska ventila je mali, tako da je visina globusnog ventila manja od one u ventilu vrata, ali strukturna duljina je duža od one u ventilu vrata.
8. Otvaranje i zatvaranje okretnog momenta je velik i zahtijeva više napora.
9. Otpor tekućine je velik jer je srednji kanal u tijelu ventila mučan, otpor tekućine je velik, a potrošnja energije velika.
10. Disk ventila često se erodira kada se potpuno otvori.
