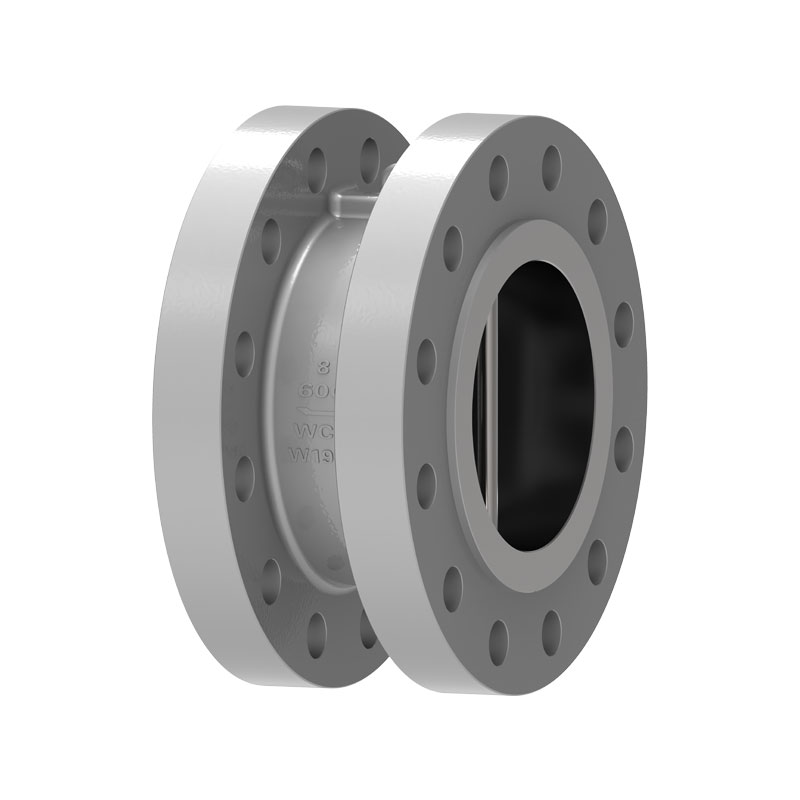

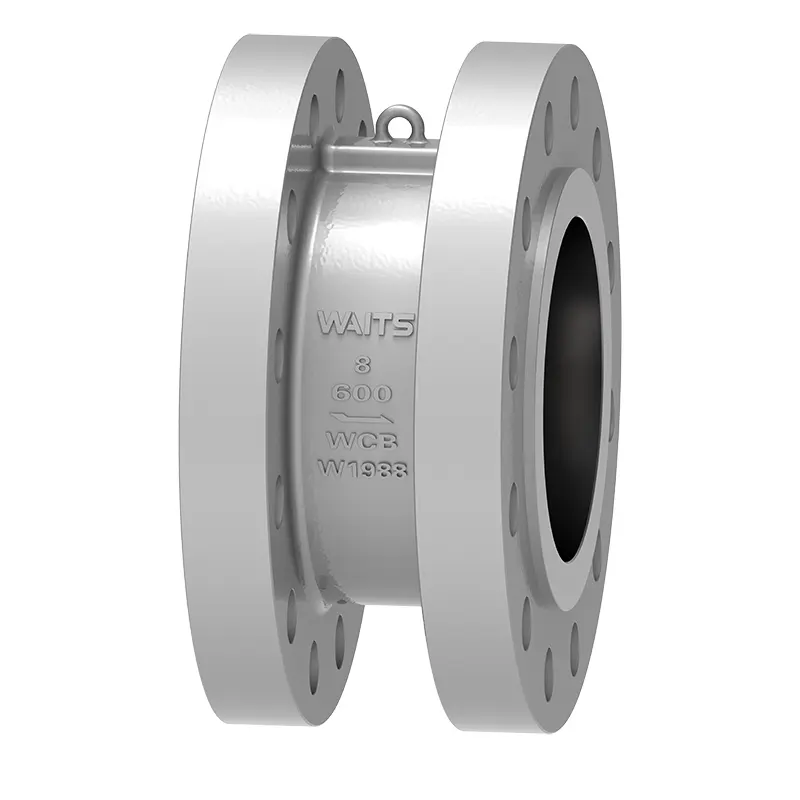

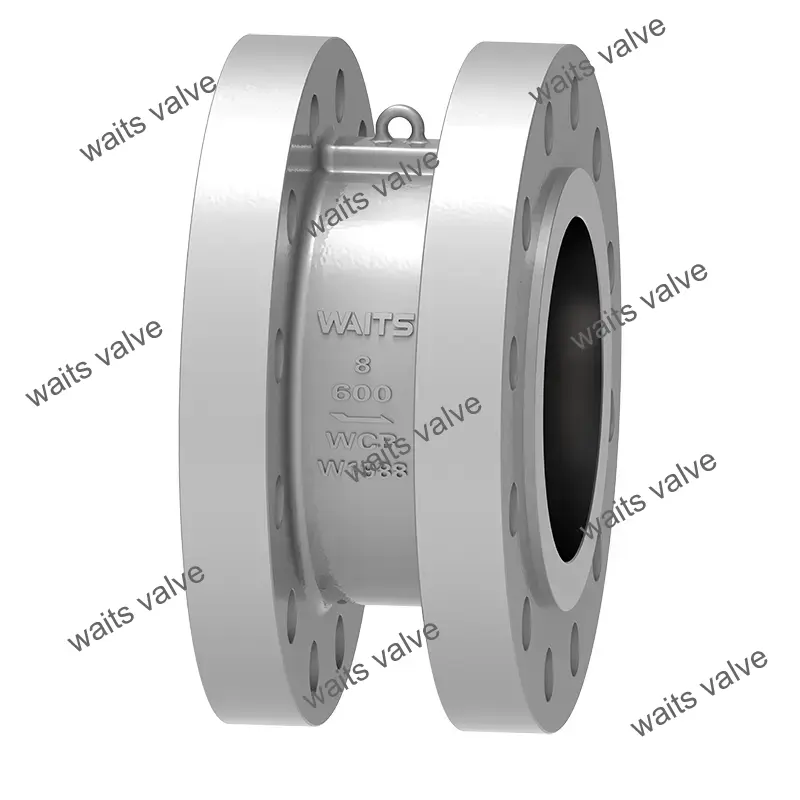

Nepovratni ventil s dvostrukom pločom

Kao profesionalni proizvođač ventila, Waits može podržati proizvodnju prilagođenih povratnih ventila s dvostrukom pločom kako bi se bolje zadovoljile potrebe različitih kupaca. Što se tiče brtvljenja, ovaj povratni ventil može biti u različitim oblicima kao što su guma, PTFE i tijelo. Prilagodba može zadovoljiti različite standarde kao što su API/DIN/JIS prema potrebama kupaca.

Pošaljite upit

Opis proizvoda

Leptir ploča povratnog ventila s dvostrukom pločom sastoji se od dva polukruga, a disk ventila s oprugom obješen je na središnji okomiti zatik. Kada se ventil otvori, kombinirana sila tekućine nalazi se u središtu brtvene površine diska ventila, a točka djelovanja potporne sile opruge je u središtu površine diska ventila, tako da korijen ventila disk se prvi otvara, čime se izbjegava trošenje brtvene površine do koje dolazi kada se otvori ventilski disk starog konvencionalnog ventila i učinkovito poboljšava trajnost.
Kada se brzina protoka uspori, pod djelovanjem sile reakcije torzijske opruge, disk ventila postupno se približava sjedištu ventila, a nepovratni ventil s dvostrukom pločom ulazi u fazu sporog zatvaranja. Kada tekućina teče natrag, kombinirano djelovanje sile diska ventila i sile reakcije torzijske opruge povećava zatvaranje diska ventila u skladu s tim, ulazeći u fazu brzog zatvaranja. To učinkovito smanjuje utjecaj vodenog udara i smanjuje štetu od vodenog udara. Prilikom zatvaranja, djelovanje točke sile opruge uzrokuje prvo zatvaranje vrha diska ventila, sprječavajući zagriz korijena diska ventila.

Standardi provedbe

Standardi dizajna	API594, API6D, ASME B16.34
Standardi prirubnica	ASME B16.5, DIN2543~2548, API 605, ASME B16.47, MSS SP-44, ISO7005-1.
Metode povezivanja	Tip pločice, Tip prirubnice, Tip ušice,
Ispitivanje i prihvaćanje	API598, API 6D,
Strukturna duljina	API594, API6D, DIN3202
Razine tlaka i temperature	ASME B16.34, DIN2401
Dizajn protiv korozije	NACE MR 0103, NACE MR 0175.ISO15156

Primjena

Veličina	NPS 2”~ NPS 60” DN50 ~ DN1500
Raspon tlaka	CL150 ~ CL2500 PN10 ~ PN420
Raspon temperature	； -196°C ~ +600°C
Raspon primjene	Pogodan je za različite medije kao što su voda, parno ulje, dušična kiselina, octena kiselina, jaki oksidirajući mediji itd.
Tijelo ventila	Otkovci: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Odljevci: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Ploča ventila	Otkovci: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Odljevci: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Sjedište ventila	Materijal tijela, 13CR, nehrđajući čelik 304/316, monel, cementni karbid, legura 20, legura bakra, itd.
Stablo ventila	A182 F6a,17-4PH，F304 F316, F51, ...

Izvedbene značajke

1. Nepovratni ventil s dvostrukom pločom sastoji se od tijela ventila, diska ventila, osovine ventila i opruge, itd. Usvaja vezu tipa stezaljke i kompaktnu strukturu.
2. Leptir ploča je dva polukruga, a opruga se koristi za prisilno resetiranje. Brtvena površina može biti zavarena materijalom otpornim na habanje ili obložena gumom. Ima široku primjenu i pouzdano brtvljenje.
3. Hod zatvaranja diska ventila je kratak, opterećen je oprugom, s velikom brzinom zatvaranja, što može smanjiti pojavu vodenog udara.
4. Pogodan je za prilike s ograničenim prostorom za ugradnju i može se koristiti za vodoravne ili okomite cjevovode.
5. Može se primijeniti na različite medije kao što su voda, parno ulje, dušična kiselina, octena kiselina, jaki oksidirajući medij itd.
