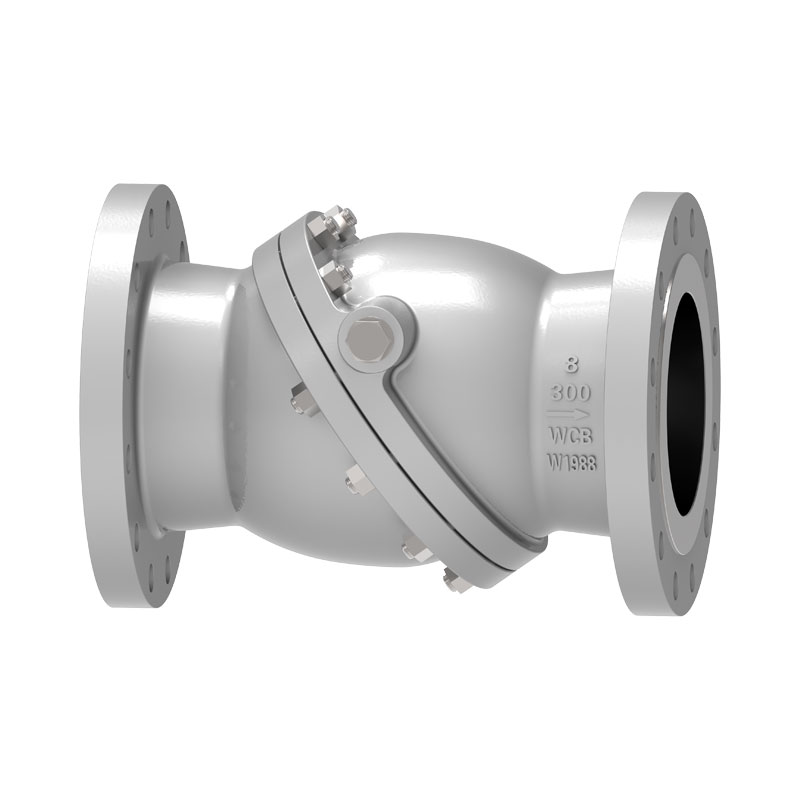

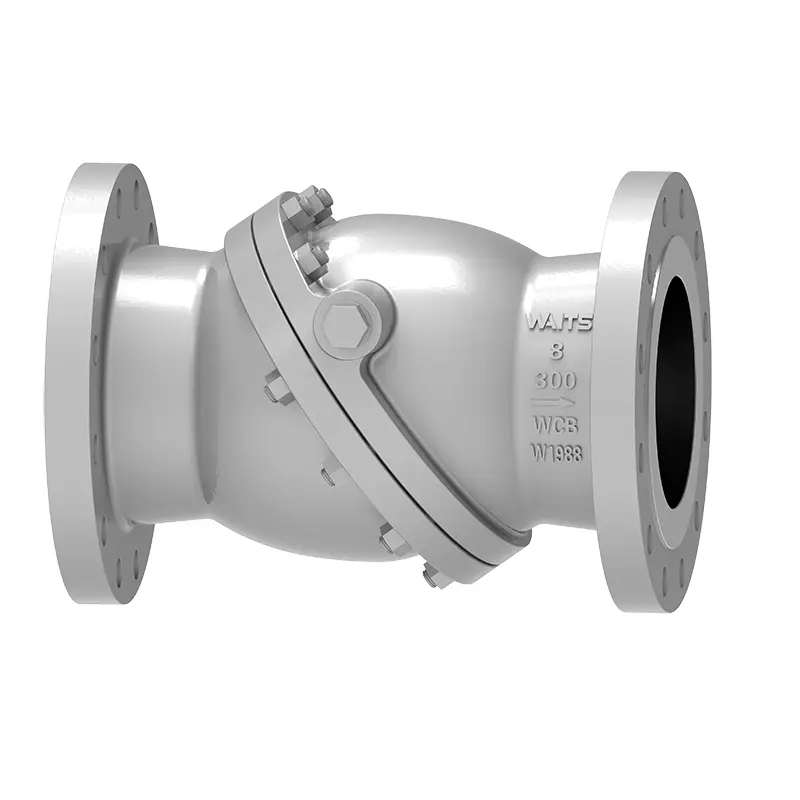

Nepovratni ventil s nagnutim diskom

Nepovratni ventil s nagnutim diskom je visokokvalitetan i izdržljiv proizvod tvrtke Waits Valve. Kao profesionalni proizvođač ventila, naša tehnologija i proizvodna oprema drže korak s naprednom razinom industrije u stvarnom vremenu. Nakon ažuriranja i potpunog pregleda, proizvod se može brzo zatvoriti, a disk ventila može brzo doći do položaja sjedišta ventila, minimizirajući fenomen udara.

Pošaljite upit

Opis proizvoda

Nepovratni ventil s nagnutim diskom je nepovratni ventil bez udarca. Njegova glavna prednost je nadvladavanje udarca i vodenog udara uzrokovanog zakretnim nepovratnim ventilom i podiznim nepovratnim ventilom i ostvarivanje rada bez udara.

Standardi provedbe

Standardi dizajna	BS1868, API6D, API594
Standardi prirubnica	ASME B16.5、ASME B16.25、
Connection methods	RF.RTJ.BW
Ispitivanje i prihvaćanje	API598, API 6D
Strukturna duljina	API6D/ASME B16.10,
Razine tlaka i temperature	ASME B16.34、
Dizajn protiv korozije	NACE MR 0103, NACE MR 0175.ISO15156

Primjena

Veličina	NPS 2”~ NPS 36” DN50 ~ DN900
Raspon tlaka	CL150 ~ CL600 PN10 ~ PN100
Raspon temperature	;-29°C~+545°C
Raspon primjene	Pogodan je za različite medije kao što su voda, parno ulje, dušična kiselina, octena kiselina, jaki oksidirajući mediji itd.
Tijelo ventila	Otkovci: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Odljevci: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Ploča ventila	Otkovci: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Odljevci: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Sjedište ventila	Materijal tijela, 13CR, nehrđajući čelik 304/316, monel, cementni karbid, legura 20, legura bakra, itd.
Stablo ventila	A182 F6a,17-4PH，F304 F316, F51, ...

Izvedbene značajke

Nepovratni ventil s nagnutim diskom koristi dvostruke ekscentrične diskove u dizajnu i proizvodnji, a sjedište ventila je blago elastično metalno sjedište ventila, koje može osigurati performanse brtvljenja ventila tijekom rada. Leptir disk pomaže pri brzom otvaranju i ima jaku izdržljivost, učinkovito produžujući radni vijek, štedi vam troškove održavanja i zamjene, a ima nisku otpornost na protok i izvrsne performanse.

Tilted Disc Check Valve
