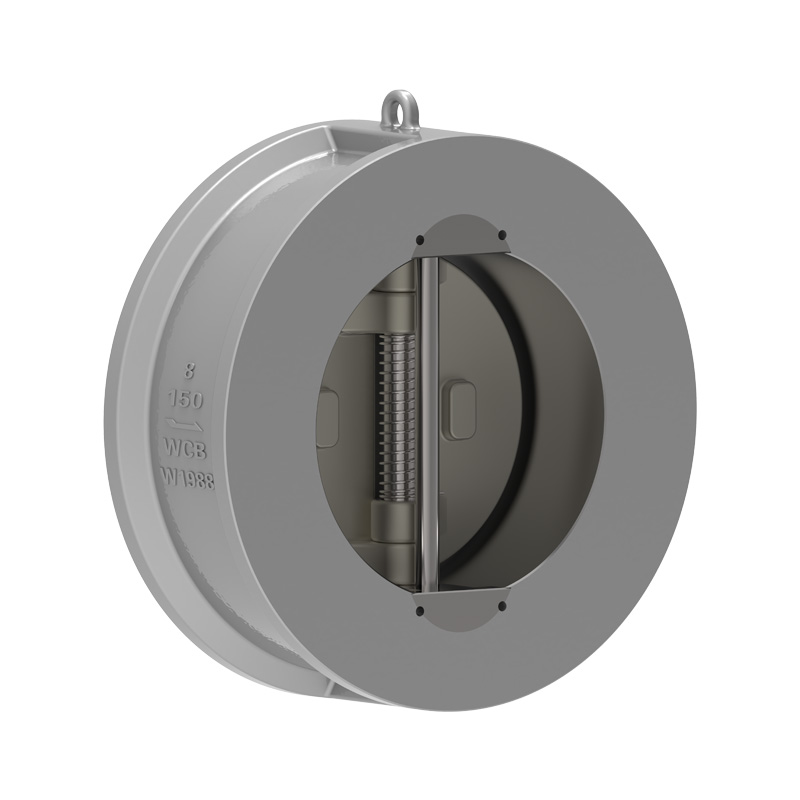

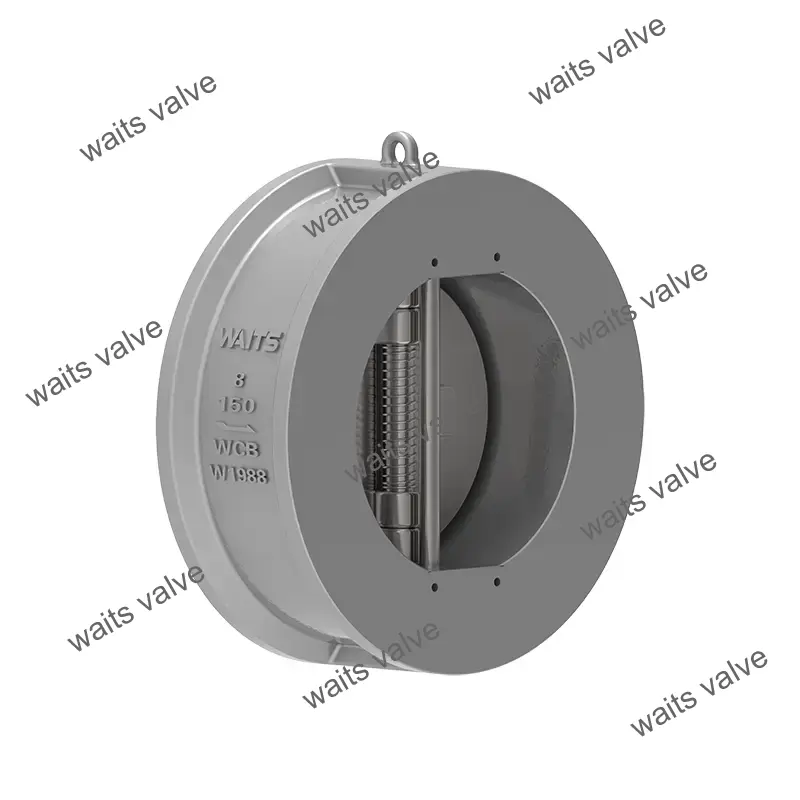

Nepovratni ventil s dvostrukom pločom s mekom brtvom

Leptir ploča nepovratnog ventila s dvostrukom pločom s mekom brtvom sastoji se od dva polukruga, s diskom opterećenim oprugom obješenim na središnji okomiti klin.
Kada se ventil otvori, kombinirana sila tekućine nalazi se u središtu brtvene površine diska, a točka djelovanja potporne sile opruge koja djeluje kao reakcija nalazi se u središtu površine diska, tako da se korijen diska prvi otvara. Time se izbjegava trošenje brtvene površine do kojeg dolazi kada se disk otvori u starom konvencionalnom ventilu i povećava trajnost brtve ventila.
Kada se brzina protoka uspori, pod djelovanjem sile reakcije torzijske opruge, disk se postupno približava sjedištu ventila i ulazi u fazu sporog zatvaranja ventila. Kada tekućina teče natrag, njena sila na disk i sila reakcije torzijske opruge će djelovati zajedno, a zatvaranje diska će se povećati u skladu s tim, ulazeći u fazu brzog zatvaranja. Svrha ovog dizajna je smanjiti fenomen vodenog udara, smanjiti štetu od vodenog udara i bolje produžiti životni vijek. Prilikom zatvaranja, točka sile opruge uzrokuje prvo zatvaranje vrha diska, sprječavajući grize korijena i poboljšavajući izdržljivost brtvene površine ventila.

Standardi provedbe

Primjena

Izvedbene značajke

1. Komponente nepovratnog ventila s dvostrukom pločom s mekom brtvom uključuju tijelo ventila, disk ventila, osovinu ventila, oprugu i druge dijelove, koji su spojeni tipom stezanja i imaju kompaktnu strukturu.
2. Leptir ploča ventila je napravljena od dva polukruga i prisiljena je na povratak pomoću opruge. Brtvena površina može biti izrađena od materijala otpornog na habanje koji se oblaže na tijelo ili obložena gumom. Ima široku primjenu i pouzdano brtvljenje.
3. Disk ventila ima kratak hod zatvaranja i opterećen je oprugom, s osjetljivim djelovanjem i velikom brzinom zatvaranja, što značajno smanjuje vodeni udar.
4. Budući da povratni ventil s dvostrukom pločom s mekom brtvom ima kompaktnu strukturu, malu veličinu, malu težinu i jednostavnu ugradnju, prikladan je za upotrebu u situacijama kada je prostor za ugradnju ograničen. Može se koristiti u vodoravnim ili okomitim cijevima.
5. Primjenjivo na vodu, parno ulje, dušičnu kiselinu, octenu kiselinu, jake oksidirajuće medije i druge medije.
