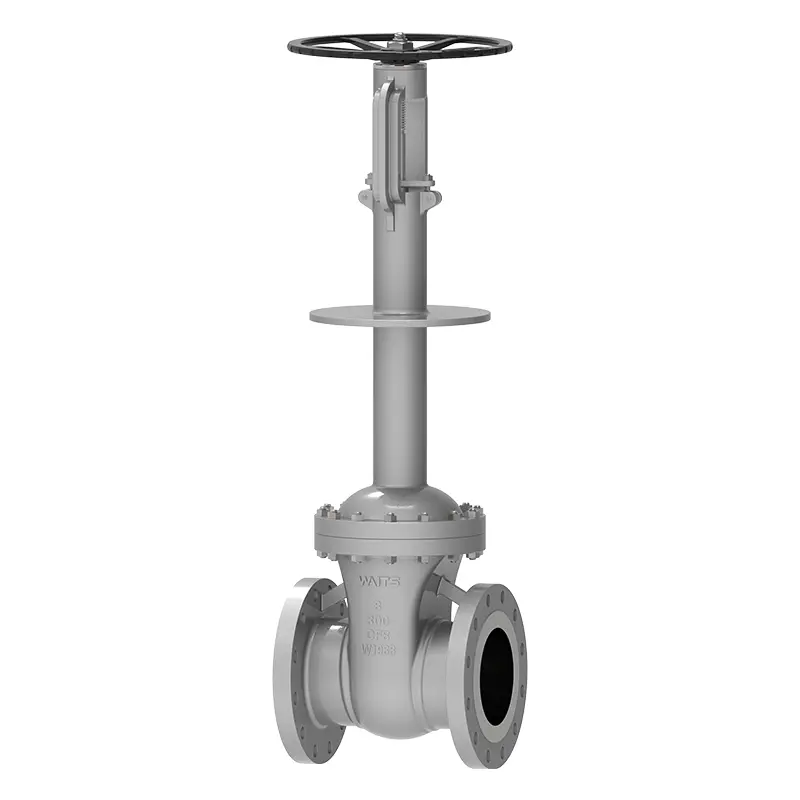

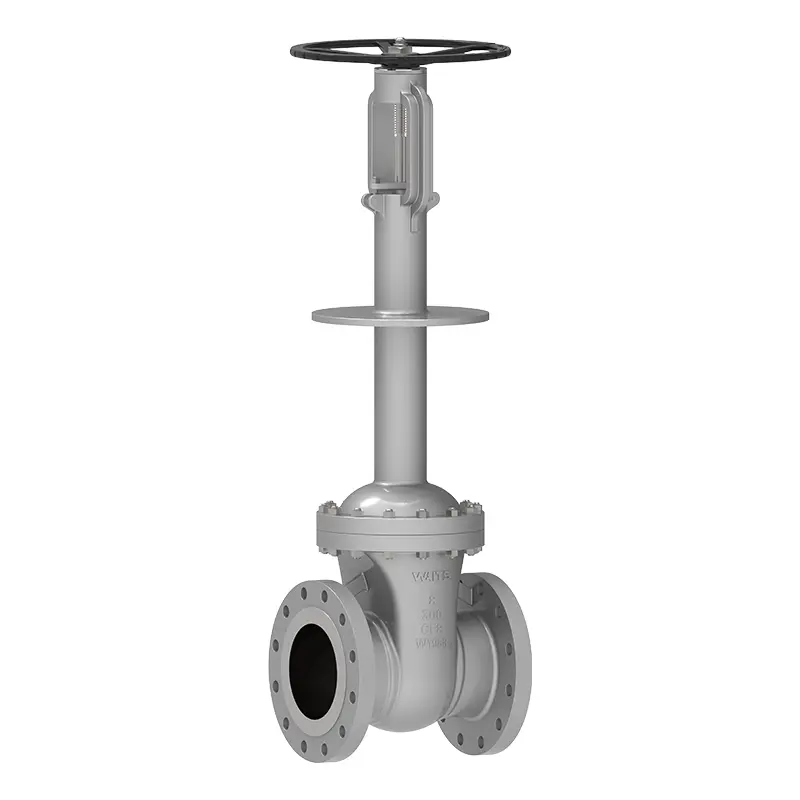

Kriogeni zaporni ventil

Waits je veliki dobavljač integracije ventila, kriogeni zasun je jedan od naših proizvoda. Imamo vlastitu proizvodnu bazu, a globalno sjedište nalazi se u Wenzhou, Kina. Materijali za proizvodnju proizvoda pažljivo su odabrani i mogu pružiti konkurentne cijene. Dobro su korišteni u Saudijskoj Arabiji, Ujedinjenim Arapskim Emiratima, Kuvajtu i sjevernoj regiji i mogu se nositi sa složenim radnim uvjetima.

Pošaljite upit

Opis proizvoda

Kriogeni zaporni ventil obično radi na temperaturama ispod -40°C i uglavnom se koristi u postrojenjima za etilen, ukapljeni prirodni plin, prirodni plin UNP, spremnike za skladištenje LNG-a, prijemne baze i satelitske stanice, opremu za odvajanje zraka, petrokemijsku opremu za odvajanje otpadnog plina, tekući kisik, tekući vodik, tekući dušik, tekući argon, kriogeni spremnici za pohranu ugljičnog dioksida i kamioni cisterne, adsorpcija promjene tlaka oprema za proizvodnju kisika itd.

Standardi provedbe

Standardi dizajna	API 600, API 602, BS 6364, ASME B16.34, MESC SPE 77/200, MSS SP-134
Standardi prirubnica	ASME B16.10, ASME B16.25, ASME B16.5
Metode povezivanja	RF, RTJ, BW
Ispitivanje i prihvaćanje	API 598/BS 6364, MESC SPE 77/200, MSS SP-134
Strukturna duljina	ASME B16.10,
Oznake tlaka i temperature	ASME B16.34、
Vatrootporni test	API607, API6FA
Niski standardi curenja	ISO 15848-1, API 622
Dizajn protiv korozije	NACE MR 0103, NACE MR 0175

Primjena

Veličina	NPS 2″ ~ NPS 24″ DN50~ DN600
Raspon tlaka	CL150~ CL1500 PN10~ PN250
Raspon temperature	； -196°C ~ +150
Raspon primjene	Uglavnom se koristi u etilenu, opremi za ukapljeni prirodni plin, prirodnom plinu LPG, spremnicima za skladištenje LNG-a, prijemnim bazama i satelitskim stanicama, opremi za odvajanje zraka, opremi za odvajanje petrokemijskog plina, tekućem kisiku, tekućem vodiku, tekućem dušiku, tekućem argonu
Način vožnje	Turbina, pneumatska, električna
Tijelo ventila/poklopac ventila	A182 F304/F304L/F316/F316L/CF3/CF3M/LF2/LCB/LF3/LCC
Ploča ventila/sjedište ventila	F316/F304+HF
Stablo ventila	F6A F304 F316 F51 F53 Monel K500
Matica stabla ventila	Bakrena legura
Pakiranje	Fleksibilni grafit, grafitno azbestno pakiranje, politetrafluoretilen...

Izvedbene značajke

1. Svi dijelovi kriogenog zasuna koji su u kontaktu s medijem strogo su kriogeno obrađeni u skladu sa zahtjevima specifikacije prije završne obrade kako bi se osiguralo da dijelovi mogu u potpunosti izdržati širenje i skupljanje uzrokovano promjenama temperature, a struktura sjedišta ventila će ne smije se trajno deformirati zbog promjena temperature;
2. Usvojena je struktura poklopca ventila s dugim vratom koja može zaštititi kutiju za brtvljenje;
3. Struktura vrata nije pod utjecajem temperaturnih promjena i može održati stabilnost i brtvljenje. Točnije, usvojena su elastična vrata i otvorena vrata;
4. Gornje brtveno sjedište je struktura obloge od kobalt-krom-volfram karbida kako bi se izbjeglo međusobno grizanje materijala od nehrđajućeg čelika;
5. Struktura brtvene površine sjedišta ventila i vrata: obloga od kobalt-kroma-volfram karbida;
6. Struktura otvora za rasterećenje tlaka može spriječiti abnormalni porast tlaka u srednjoj šupljini. Položaj otvora za rasterećenje tlaka ovisi o strukturi ventila. Može se postaviti na sjedište ventila ili na zasunsku ploču i spojiti na ulazni kraj ventila;
7. Površina stabla ventila je nitrirana i otvrdnuta kako bi se spriječilo da površinske ogrebotine tijekom otvaranja i zatvaranja ventila utječu na performanse brtvljenja;
8. Prilagođeni odabir: pakiranje se može odabrati kao pakiranje s niskim propuštanjem prema zahtjevima korisnika kako bi se osiguralo da curenje na pakiranju ventila zadovoljava zahtjeve zaštite okoliša. Zavareni rukavci mogu se isporučiti prema zahtjevima korisnika. Izolacijske ploče (okapne ploče) mogu se isporučiti prema zahtjevima korisnika.
