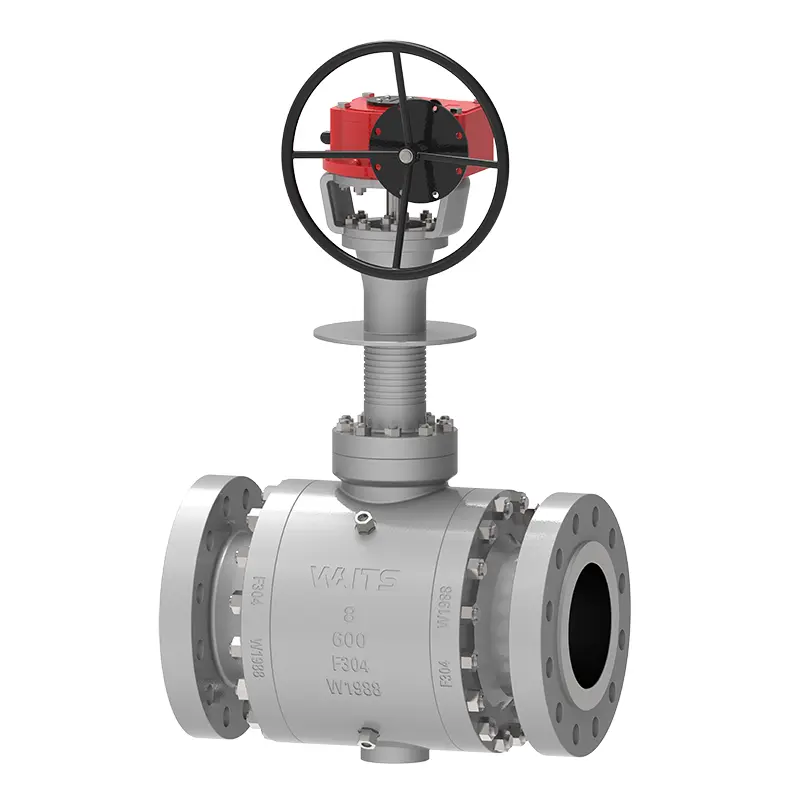

Kriogeni bočni ulazni kuglični ventil

Ako tražite visoke performanse kriogene bočne ulazne kuglice, čekaju vaše potrebe. Mi smo veliki dobavljač integracije ventila, osnovan u Sjedinjenim Državama 1994. godine, ušao je u Kinu 2008. godine i imamo proizvodne baze u Tianjinu i Wenzhouu. Imamo bogato iskustvo u industriji i držimo korak s vremenima, aktivno uvodeći glavnu tehnologiju i proizvodnu opremu u industriji kako bi osigurala kvalitetu proizvoda.

Pošaljite upit

Opis proizvoda

Kriogeni bočni ulazni kuglični ventil prikladan je za radne uvjete s temperaturom do -196 ℃ i široko se koristi u ukapljenom prirodnom plinu, ukapljenom naftnom plinu, odvajanju zraka i drugim kriogenim industrijama. U proizvodnji primjenjujemo međunarodnu naprednu tehnologiju i usvajamo prsten za brtvljenje za brtvljenje usana kako bismo održali ventil s izvrsnim performansama brtvljenja u primjeni. Istodobno, ova serija ventila može ostvariti mrežno održavanje.

Standardi provedbe

Standard dizajna	API 6D, BS 6364
Krajnja veza	RF, RTJ, BW
Pregled i test	API 598 & BS 6364
Licem u lice	ASME B16.10
Razina tlaka i temperature	ASME B16.34
Vatra sigurna	Vatra 6FA, vatra 607
Standardi niskog propuštanja	ISO 15848-1, API 622
Antikorozijski dizajn	NACE MR 0103, NACE MR 0175

Prijava

Veličina	1/2 "-28", DN15-DN700
Ocjena pritiska	Klasa 150-2500, PN10-PN420
Radna temperatura	-196 ° C ~ 150 ° C
Asortiman
Operater	Poluga, zupčanik, električni, pneumatski
Materijal za tijelo	A351 CF3, CF8, CF3M, CF8M, A182 F304, F304L, F316, F316L, ETC.
Lopta	A182 F304/F304L/F316/F316L+NI60
Prsten za nosač sjedala ventila	A182 F304/F304L/F316/F316L/STL sloj
Umetak sjedala ventila	Pctfe
Stabljika ventila	XM-19, GR660 TY2/HT

Značajke performansi

Ključni dizajni i tehnologije u kriogenim bočnim ulaznim kugličnim ventilom:
● Dvostruka brtva za usanu + pakiranje stabljike ventila može smanjiti količinu pakiranja.
● Dizajn potpomognut konačnim elementom koristi se za dobivanje optimalne debljine stijenke produženog poklopca ventila kako bi se osigurao najbolji učinak hlađenja.
● Dizajn luka Mjeseca utora produženog poklopca ventila povećava područje hlađenja i pojačava efekt hlađenja.
● Dizajn kapljice povećava područje hlađenja i sprječava smrzavanje pakiranja; Učinkovito sprječava da se kondenzirana voda kapne na tijelo ventila.
● Dvostruka brtva za brtvu za usne + postavljena je na spoj za poklopce tijela kako bi se spriječilo curenje.
● sjedište ventila prihvaća DIB-2 strukturu, što može osigurati da se tlak u srednjoj šupljini stabilno oslobađa na navedenu stranu kada tlak premaši granicu.
● Brtva sjedala ventila je struktura usana, koja ima i elastičnu kompenzaciju opruge i niskotemperaturne elastične performanse brtve PTFE, osiguravajući izvrstan učinak brtvljenja na niskim temperaturama.
● Površina za brtvljenje sjedala ventila uvozi se CTFE, koji i dalje ima dobru elastičnost na ultra-niskim temperaturama kako bi se osiguralo da brtva ne propadne.
● Dizajn proširenog motora i duge strukture ručice osigurava bolju koaksijalnost ručke kuglice, stabljike ventila i poklopca i osjetljivijeg prebacivanja.
● Svi pričvršćivači u kontaktu s niskim temperaturama su u potpunosti navojni.
● Površina kuglice je otvrdnuta kako bi se osiguralo da se neće ogrebati na niskim temperaturama.
