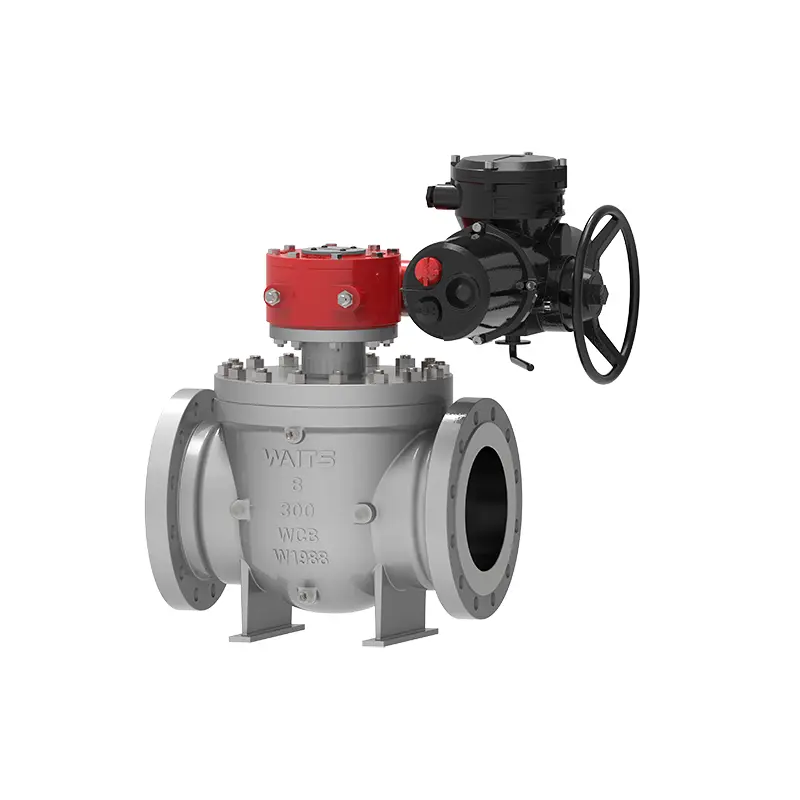

Električni kuglasti ventil s gornjim ulazom

Kuglasti ventil s električnim gornjim ulazom koji proizvodi i proizvodi Waits je visokoučinkoviti, visokokvalitetni ventilski proizvod koji je dizajniran, proizveden i pregledan strogo u skladu s API standardima. Osnovani smo u Sjedinjenim Državama 1994., u Kinu smo ušli 2008. i konačno uspostavili naše globalno sjedište u Wenzhou. Imamo mogućnost ponuditi isplative proizvode kupcima na svjetskom tržištu.

Pošaljite upit

Opis proizvoda

Električni kuglasti ventil s gornjim ulazom prikladan je za cjevovode i industrijske sustave. Njegove prednosti uključuju podršku online održavanja i smanjenje curenja. Poboljšao je tradicionalni kuglasti ventil punog provrta i ima bolje performanse.

Standardi provedbe

Standardi dizajna	API 608, API 6D, ASME B16.34
Standardi prirubnica	ASME B 16.5, ASME B16.47, ASME B16.25,
Metode povezivanja	RF, RTJ, BW
Ispitivanje i prihvaćanje	API598, API 6D,
Strukturna duljina	API 6D, ASME B16.10
Razine tlaka i temperature	ASME B16.34、
Zahtjevi zaštite od požara	API6FA API607
Niski standardi curenja	ISO 15848-1, API 622
Dizajn protiv korozije	NACE MR 0103, NACE MR 0175

Primjena

Veličina	NPS1-1/2″~ 60”DN40~DN1500
Raspon tlaka	Klasa 150~ 2500 PN10-PN420
Raspon temperature	； -60*C ~ +260°C
Raspon primjene	Nafta, kemijska industrija, metalurgija, laka industrija, elektrane, gradska vodoopskrba, niskotemperaturni radni uvjeti i cjevovodi na velikim udaljenostima kao što su nafta, plin i prirodni plin.
Način vožnje	Turbina, pneumatska, električna
Tijelo ventila	Otkovci: A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Odljevci: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Lopta	Sfera: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
Potporni prsten sjedišta ventila	Potporni prsten sjedala: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
Umetak sjedišta ventila	PTFE, RPTFE, najlon, devlon, PEEK
Stablo ventila	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Izvedbene značajke

1. Za razliku od običnih ventila, kuglasti ventil s električnim gornjim ulazom ne treba uklanjati iz cjevovoda i može se održavati online, smanjujući troškove održavanja. Ventil ima zavarenu krajnju strukturu i postavlja se na cjevovod na koji ne utječe naprezanje u cjevovodu.

2. Prsten sjedišta ventila može samostalno plutati u aksijalnom položaju. Preko prednapregnute opruge, sjedište ventila može se zabrtviti u uvjetima nultog tlaka i niskog tlaka. Ovaj dizajn ostvaruje sposobnost zatvaranja ventila u uvjetima visokog tlaka. Vanjska strana prstena sjedišta ventila ima umetnute O-prstenove i elastične prstene kako bi se osiguralo brtvljenje između sjedišta ventila i tijela ventila. Neki od naših kupaca će postaviti ventil na mjesto gdje se koristi ekspandirani grafit. U to vrijeme, ako dođe do požara, ventil također može održati svojstvo brtvljenja.

3. Kada sjedište ventila i brtva stabla ventila procure zbog oštećenja, mast za brtvljenje koju ubrizgava ventil za ubrizgavanje masti može se koristiti za hitno brtvljenje. Pod normalnim radnim uvjetima, mast koju ubrizgava ventil za ubrizgavanje masti može podmazati stablo ventila i površinu kuglice i poboljšati fleksibilnost pri otvaranju i zatvaranju.

4. Za ventile ugrađene ispod zemlje, možemo produžiti stablo ventila prema potrebi i prilagoditi veličinu prema zahtjevima kupca. Sve kanalizacijske cijevi, ispušne cijevi i uređaji za hitno ubrizgavanje masti su odgovarajuće produljeni, a ostali povezani cjevovodi su u blizini produljenog dijela ventila. Kanalizacijski ventil, ispušni ventil i ventil za ubrizgavanje masti spojeni su i ugrađeni na tlo kako bi se olakšalo redovito održavanje.

5. Gornje i donje stabljike ventila dizajnirane su prema standardima API6D i ISO17292 i mogu spriječiti statički elektricitet.

6. Kada se sjedište ventila s jednim klipom koristi uzvodno, a sjedište ventila s dvostrukim klipom nizvodno, ventil može postići funkciju dvostrukog blokiranja i istovremeno prekinuti medij uzvodno i nizvodno. Kada je materijal zadržan u šupljini ventila pod abnormalnim tlakom zbog povećanja temperature, sjedište ventila može automatski otpustiti tlak i ispustiti ga prema uzvodnoj strani.

7. Kugla električnog gornjeg ulaznog kuglastog ventila je fiksirana, a površina je brušena, polirana i otvrdnuta. Između kuglice i stabla ventila nalazi se klizni ležaj za smanjenje trenja i radnog momenta.

8. Spojna prirubnica između ventila i aktuatora u skladu je sa standardima ISO 5211, s visokom prilagodljivošću i jednostavnom zamjenom.

Electric Top Entry Ball Valve
