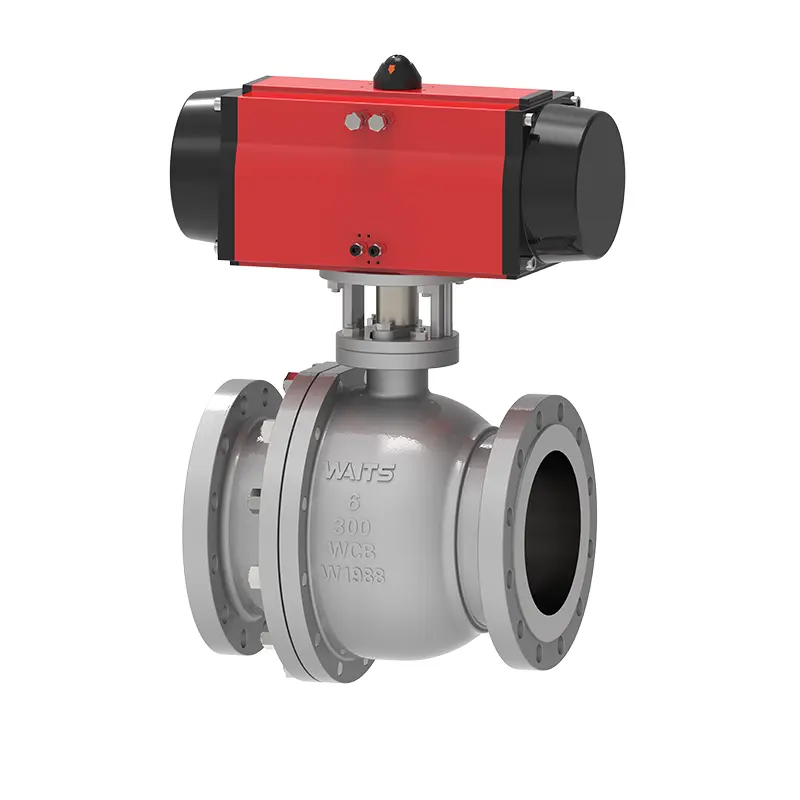

Pneumatski plutajući kuglasti ventil

Pneumatski plutajući kuglasti ventil Waitsov je pneumatski ventil s visokim performansama, niskom tvorničkom cijenom, stabilnom opskrbom i sveobuhvatnom uslugom i podrškom. U potpunosti uzimamo u obzir potrebe različitih kupaca u proizvodnji ventila i možemo usvojiti API602/ISO17292/BS5351 i druge standarde te proizvoditi i prihvaćati u skladu sa standardima tijekom cijelog procesa kako bismo osigurali kvalitetu proizvoda.

Pošaljite upit

Opis proizvoda

Pneumatski plutajući kuglasti ventil u skladu je sa zahtjevima dizajna standarda Američkog instituta za naftu API 608 & API 6d i britanskog standarda BS 5351, te je u skladu sa standardom Američkog društva inženjera strojarstva ASMEB16.34. Proizvodi se strogo u skladu s potrebama industrije i pruža pouzdana i izdržljiva rješenja ventila za kupce na globalnom tržištu.

Standardi provedbe

Standardi dizajna	API 6D， API 608，ASME B16.34，ISO 17292，BS5351，
Standardi prirubnica	ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627
Metode povezivanja	RF, RTJ, BW
Ispitivanje i prihvaćanje	API598 API 6D BS12569
Strukturna duljina	SME B16.10, BS 558, BS12982, ISO 5752
Razine tlaka i temperature	ASME B16.34、
Zahtjevi zaštite od požara	API6FA API607
Niski standardi curenja	ISO 15848-1, API 622
Dizajn protiv korozije	NACE MR 0103, NACE MR 0175

Primjena

Veličina	NPS 1/2” ~10” DN15~DN250
Raspon tlaka	150LB–600LB, PN10–PN64
Raspon temperature	； -29℃ ~ +200℃
Raspon primjene	Voda iz slavine, kanalizacija, građevinarstvo, nafta, kemijska industrija, hrana, lijekovi, tekstil, električna energija, brodogradnja, metalurgija, energetski sustav itd.
Način vožnje	Turbina, pneumatska, električna
Tijelo ventila	Otkovci: A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Odljevci: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Lopta	Sfera: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
Potporni prsten sjedišta ventila	Potporni prsten sjedala: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
Umetak sjedišta ventila	PTFE, RPTFE, najlon, devlon, PEEK
Stablo ventila	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Izvedbene značajke

1. Sjedište ventila pneumatskog plutajućeg kuglastog ventila je usna brtva s dobrim performansama, niskim koeficijentom trenja i malim radnim momentom.

2. Donji dio ventila može izbjeći izletanje pod pritiskom. Osim toga, ako postoji posebna situacija kao što je požar, može stvoriti metalni kontakt s tijelom ventila kako bi se osiguralo da posebne okolnosti ne utječu na brtvljenje.

3. Ventil je dizajniran da bude vatrootporan i antistatički.

4. Ručka ima funkciju pokazivanja statusa prekidača, a stablo ventila s ravnom glavom i ručka neće biti pogrešno poravnati.

5. Kako bi se spriječio pogrešan rad, potpuno otvoreni i potpuno zatvoreni položaji ventila opremljeni su otvorima za zaključavanje, što je sigurnije i praktičnije.

6. Ukupna veličina ventila je relativno mala, a težina je relativno mala. Može se koristiti za čest rad i brzo se otvara i zatvara. Nije ograničen smjerom tijekom instalacije i uporabe, s malim otporom tekućine, bez vibracija i niskom bukom.

Pneumatic Floating Ball Valve
