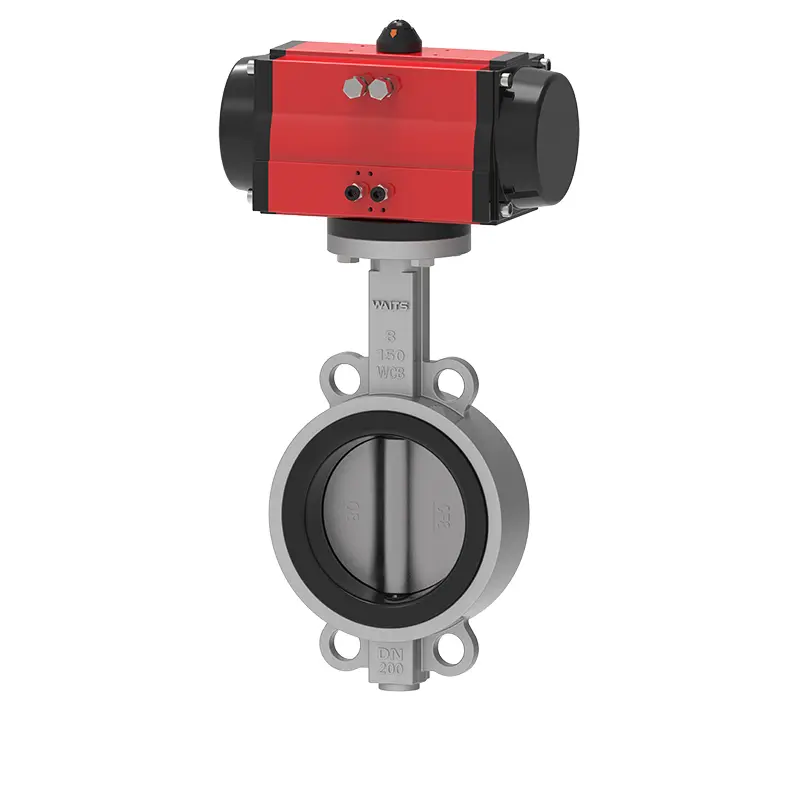

Pneumatski vafel meko sjedeći leptir ventil

Waits je vrlo iskusan u proizvodnji pneumatskih ventila, a pneumatski vafli mekani ventil za sjedenje leptira jedan je od njegovih proizvoda. Osposobili smo vlastiti profesionalni tim i imamo proizvodne baze u Tianjinu i Wenzhouu, sa stabilnom opskrbom i konkurentnim cijenama. Ovaj pneumatski materijal za ventil leptira siguran je i ekološki prihvatljiv, a može se koristiti i u industrijama povezanim s hranom.

Pošaljite upit

Opis proizvoda

Čeka se ventil pneumatski vafel mekog sjedećeg leptir ventila prilagodio dizajnu iz aspekta performansi. Kroz pažljiv dizajn, istraživanje i razvoj i proizvodnju pruža kupcima na globalnom tržištu boljih proizvoda i iskustva u korištenju.

1. Koristite visoko elastičnu gumu za ventil

Sadržaj gume na sjedalu EPDM ventila je 50%, a mi simuliramo više od 10 000 testova otvaranja i zatvaranja kako bismo osigurali stabilnost performansi brtvljenja i bez curenja.

Glavna srodna svojstva ovog ventila su sljedeća: obala tvrdoća/stupanj 72 ± 3, 200%zatezni napon/MPA≥6, vlačna čvrstoća MPA≥15, izduživanje pri prekidu/%≥350, trajna deformacija pri prekidu/%≦ 10, 225.

Osim toga, sjedalo ventila dizajnirano je kao široki rub. U usporedbi sa sjedalom ventila uskog ruba, sjedalo širokog ruba ventila ima širu kontaktnu površinu s prirubnom cjevovodom, a promjer može doseći gotovo 20 mm, što ima bolje performanse brtve.

2. Ploča leptira i osovina ventila spojena su bez igle, što neće uzrokovati curenje i koroziju zbog ugradnje igara. Pored toga, metoda rastavljanja osovine ventila vrlo je jednostavna, što olakšava zamjenu sjedala ventila.

3. Tijelo ventila opremljeno je uređajem za borbu protiv raspada, što je sigurnije za upotrebu u cjevovodu.

Standardi provedbe

Standard dizajna	EN 593 / MSS SP-67 / API 609 / ISO 5752 / BS 5155
Krajnji standard	Standardi provedbe ANSI B16.1 Cl. 125lb i B16.5 Cl. 150 lb Od 2501 pn6/pn10/pn16/, EN 1092 PN6, PN10 i PN16 Kao 2129 Tablica D i E BS 10 Tablica D i E MSS SP44 CL. 150 lb Awwa c207 150lb ISO 2531 PN6, PN10 i PN16 ISO 7005 PN6, PN10 i PN16
Pregled i test	API 598 ISO 5208 EN 12266
Licem u lice	ISO 5752 、 EN 558 、 MSS SP67 API 609 DIN3202
Prirubnica	ISO 5211

Prijava

Radna temperatura	-45 ℃ ~+150 ℃
VELIČINA	2 "-32" DN50-DN800 34 "-80" DN850-DN2000
Radni tlak / CWP	16BAR 10BAR
Ljuska	24BAR 15BAR
Pečat	18BAR 10BAR
Test zraka	6BAR 6BAR
Radno okruženje	Kemijska obrada balasta i kaljuža Postrojenja za desalinizaciju, opreme za bušenje, pitka voda Suhi prah, hrana i piće, plinske biljke HAVC rudarska industrija, papirnata industrija, rukovanje pijeskom, morska voda, industrija šećera Termo tehnička voda za pročišćavanje vode
Način vožnje	Ručna ručica crva zupčanik Električna pneumatska
TIJELO	Duktilni željezo od lijevanog željeznog ugljičnog čelika od nehrđajućeg čelika al-brončana
Disk	Duktilni željezo od lijevanog željeznog ugljičnog čelika od nehrđajućeg čelika al-brončana
Trajati	2CR13 F304 F316 F51 F53 MONEL K500
SJEDALO	Buna nbr epdm viton ptfe hepdm neoprenski hipalon prirodna guma

Značajke performansi

1. pneumatski vafel mekog sjedećeg leptiranog ventila je mali, lagan ventil koji se lako rastavlja i popravlja.

2. Konstrukcija ventila je jednostavna u dizajnu i kompaktnom u cjelini. Brzina otvaranja i zatvaranja tijekom rada može doseći 90.

3. Tijekom rada, okretni moment je mali i više uštede rada.

4. U smislu važnih performansi zapečataja ventila, provodimo stroga plinska ispitivanja kako bismo postigli nula istjecanja.

5. Kao profesionalni proizvođač razmatramo prilagođene potrebe kupaca. Pneumatski ventil za leptir leptira s mekim vaflom može odabrati različite komponentne materijale i pogodan je za različite medije sa širokim rasponom primjena.

6. Karakteristike protoka obično su linearne, a performanse prilagodbe su dobre.

7. Proizvod se može otvoriti i zatvoriti desetine tisuća puta i imati dug radni vijek.
