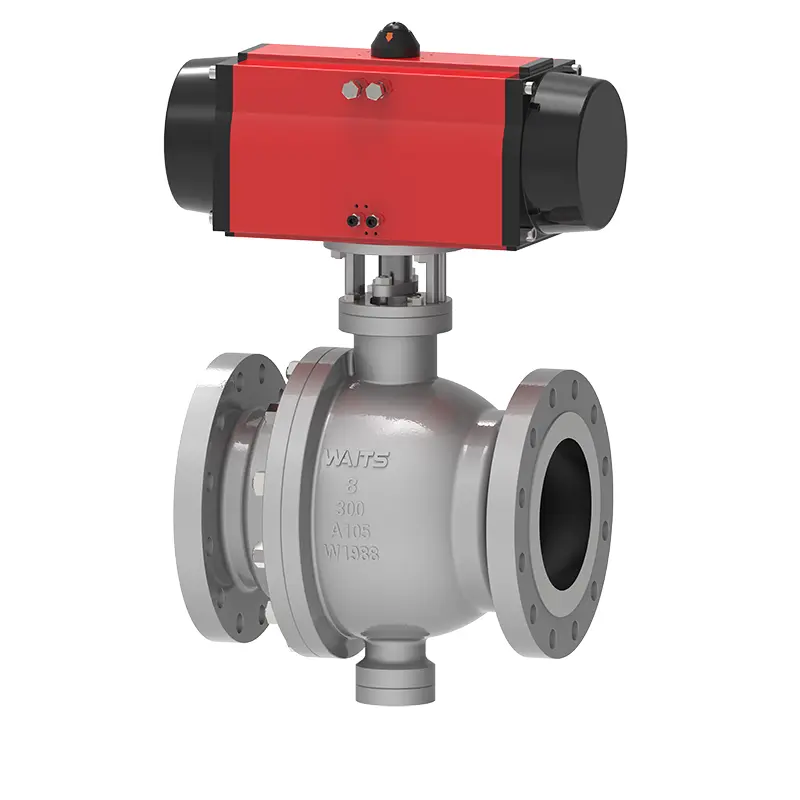

Pneumatski trunnion kuglični ventil

Waits je pneumatski proizvođač kugličnih ventila Trunnion sa svojim globalnim sjedištem u Kini. Kupcima na svjetskom tržištu možemo pružiti stabilnu opskrbu i konkurentne cijene. Bogato iskustvo industrije i profesionalni tim pomažu nam da dodatno poboljšamo kvalitetu proizvoda i srodne razine usluga. U proizvodnji se mogu koristiti različiti proizvodni standardi, kao što je API6D/ISO17292/BS5351, itd.

Pošaljite upit

Opis proizvoda

Pneumatski trunnion kuglični ventil je čelični kuglični ventil, tijelo ventila je kovano visokokvalitetnim materijalima, kuglica je ugrađena, a srednja prirubnica i vrat spojeni su vijcima. Uzvodno i nizvodno od sjedala ventila su efekti klipa s jednim klipom, s DBB funkcijom. Istodobno, brtva između sjedišta ventila i kuglice ima tri strukture: tradicionalna struktura meke brtve, trokutasta struktura brtve prstena i struktura tvrde brtve.

Standardi provedbe

Standardi dizajna	API 6D, API 608, ASME B16.34, ISO 17292, BS5351;
Standardi prirubnice	ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627;
Metode povezivanja	Rf ， rtj, bw
Ispitivanje i prihvaćanje	API598, 6D API, BS12569;
Strukturalna duljina	ASME B16.10, BS 558, BS12982, ISO 5752;
Razina tlaka i temperature	Asme b16.34 、
Zahtjevi za zaštitu od požara	API6FA API607
Standardi niskog propuštanja	ISO 15848-1, API 622
Antikorozijski dizajn	NACE MR 0103 ， NACE MR 0175

Prijava

Veličina	NPS 1 ”~ 60” DN25 ~ DN1500
Raspon tlaka	Klasa150 ~ 2500 PN10-PN420
Temperaturni raspon	； -196 ℃ ~ +260 ℃
Asortiman	Voda iz slavine, kanalizacija, konstrukcija, nafta, kemijska industrija, hrana, lijek, tekstil, električna energija, brodogradnja, metalurgija, energetski sustav, itd.
Način pogona	Turbina, pneumatska, električna
Tijelo ventila	OBOŽAVE: A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, MONEL, Castings: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Lopta	Sfera: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+NI60
Prsten za nosač sjedala ventila	Prsten za podršku sjedala: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+NI55
Umetak sjedala ventila	PTFE, RPTFE, najlon, Devlon, PEEK
Stabljika ventila	A182 F6A, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Značajke performansi

1. Stabljika ventila dizajnirana je s obzirom na mogući nepravilni rad, tako da je usvojen dizajn koji može spriječiti da se stabljika ventila iskače iz tijela ventila.

2. Pneumatski trunnion kuglični ventil ima vatrootporne i antistatičke uređaje, što je stabilnije i sigurnije u posebnim situacijama.

3. Luke za ubrizgavanje masti za brtvljenje hitne pomoći osiguravaju se na točkama brtvljenja sjedala ventila i stabljici ventila. U normalnim uvjetima zapečaćenja, za brtvljenje se ne oslanja, ali nakon što se zapečaćena površina ošteti i curi, za brtvljenje masti može se ubrizgati za popravak u nuždi. Svaki priključak za ubrizgavanje masti opremljen je ventilom za ubrizgavanje masti i unaprijed zakopčenim kontrolnim ventilom.

4. Na dnu tijela ventila ugrađen je ventil za odvod radi ispuha i odvodnje šupljine ventila; Ispušni ventil instaliran je na vrhu tijela ventila za mrežni ispuh i čišćenje šupljine ventila. Odvod i ispušni ventil mogu biti izolacijski ventili ili posebni spojevi za pražnjenje.

5. Proizvod je opremljen spojnom pločom koja odgovara raznim uređajima za pogon.

6. Krajnji materijal ventila može se prilagoditi prema određenom materijalu Material stupnjeva korisničkog cjevovoda. Ako je ventil s rukavima na oba kraja, duljina rukava može osigurati da operacija zavarivanja na licu mjesta ne utječe na brtveni materijal.

7. Usvojen je izravni zakopan dizajn. Za ovu vrstu izravnog zakopanog ventila, stabljika ventila treba produžiti u skladu s projektom kako bi se olakšalo rad tla i proširio se od cjevovoda do tla za odgovarajuće punjenje masti, ispuštanje kanalizacije i odzračivanje uređaja. Visina izravnog zakopanog ventila pruža kupac.

Pneumatic Trunnion Ball Valve
